Cizallas hidráulicas de corte pendular

Las cizallas pendulares GPC son máquinas de gran robustez construidas en acero de alta calidad con bastidor monobloque estabilizado y mecanizado después de la soldadura.

Han sido diseñadas con el mínimo ángulo entre cuchillas para evitar, al máximo posible, reviramientos y deformaciones durante el corte.

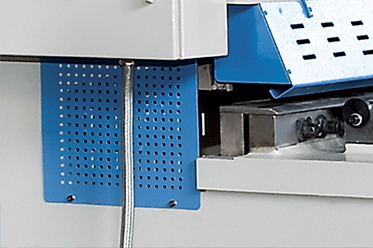

Los modelos GPC tienen un escote de 350 mm.

Todas nuestras máquinas cumplen las normativas vigentes de seguridad CE.

Nuestro sistema pendular al tener menos partes móviles ofrece mayor fiabilidad, menor desgaste y más precisión con el mínimo mantenimiento.

Incorporan de serie el CNC Cybelec CybTouch 8 que permite de una forma fácil y cómoda la regulación de la longitud de corte, el ajuste automático para el reglaje de las cuchillas y el posicionamiento del tope trasero con una precisión de ± 0,1 mm.

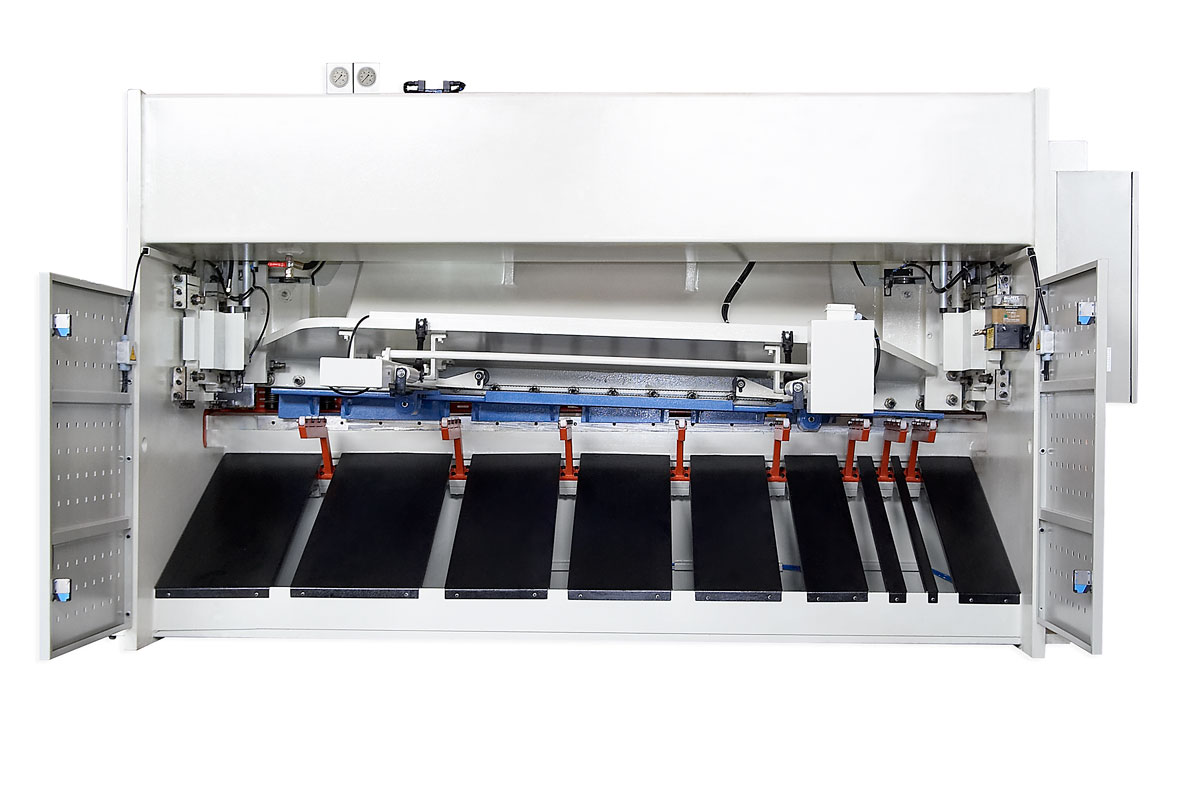

Pisadores hidráulicos con base de poliamida para evitar el deslizamiento y auto-regulables en presión para evitar las huellas que se puedan provocar durante el corte.

Cuchilla superior de dos caras e inferior de cuatro caras preparadas para el corte de acero inoxidable.

Grupo hidráulico Bosch-Rexroth compacto, de fácil acceso y silencioso.

Cilindros hidráulicos de doble efecto.

    • Tope trasero motorizado con una carrera de 1000 mm.
    • Desplazamiento por husillo a bolas con barra guía.
    • Lectura digital por encoder.
    • Transmisiones por correas y poleas dentadas.
    • Escamoteable al final de su carrera para facilitar el corte de chapas de mayor longitud.

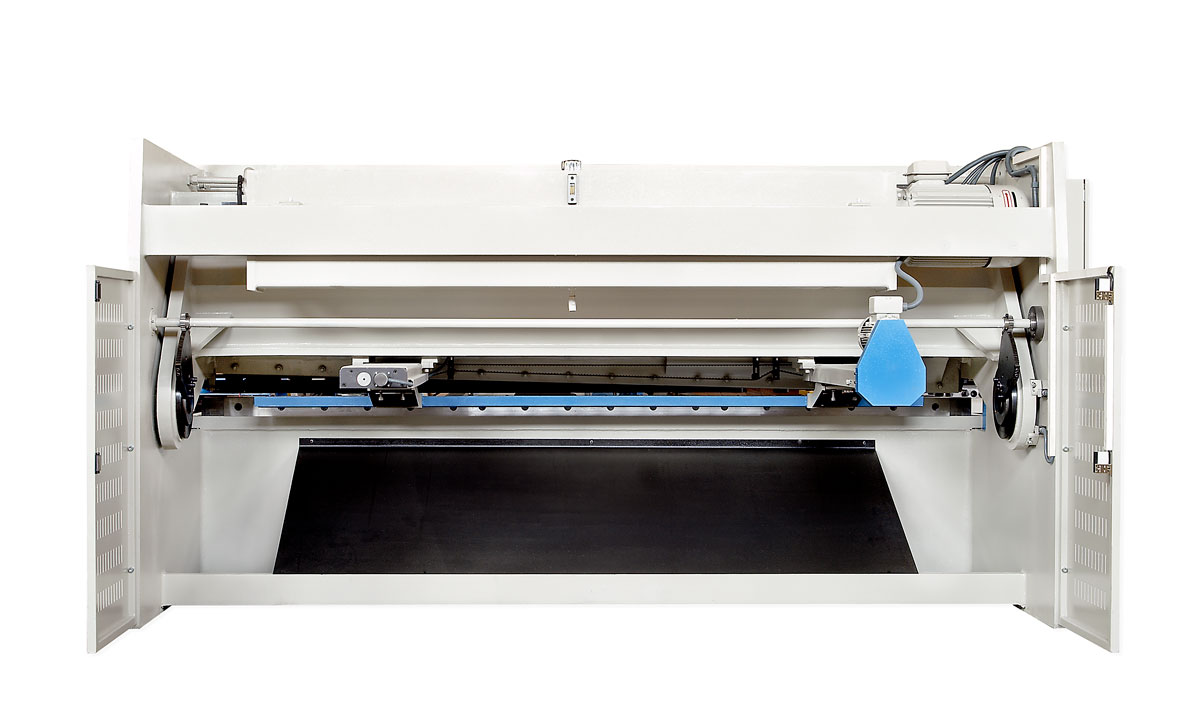

    • Rampa trasera para facilitar la expulsión de la chapa.
    • Protecciones laterales y frontales.
    • Células fotoeléctricas de seguridad en las protecciones traseras.

Cuadro eléctrico y panel de mando

El panel de mando incluye:

  • CNC Cybelec CybTouch 8 para el posicionamiento del tope trasero con unaprecisión de ± 0.1 mm.
  • Pulsador luminoso de puesta enservicio y rearme.
  • Pulsador luminoso de conexión motor-bomba.
  • Pulsador luminoso de paro motor-bomba.

El CNC Cybelec Cyb Touch 8 tiene una pantalla táctil intuitiva y de colores vivos y una alta integración de funciones. Gracias a su interfaz de software táctil interactiva con teclas grandes, ayuda en línea y muchas otras funciones automáticas que guían constantemente al operador.

El CybTouch 8 PS está integrado un panel aerodinámico orientable. Permite la regulación de la longitud de corte y el ajuste automático para el reglaje de las cuchillas.

Todos las componentes del cuadro eléctrico y panel de mando son Schneider o Siemens.

Características

Modelo GPC 3100 GPC 3013 GPC 3016 GPC 3020
Longitud de corte mm 3100 3100 3100 3100
Capacidad de corte 45Kg/mm2 mm 10 13 16 20
Capacidad de corte 70Kg/mm2 mm 6 8 10 13
Ángulo de corte º 2.0 2.0 2.5 32.5
Golpes por minuto 13 11 10 8
Número de pisadores 14 14 14 14
Motor principal Kw 22 22 30 37
Motor tope Nm 0.75 0.75 1.1 1.1
Ajuste cuchillas mínimo-máximo mm 0.05-1.3 0.05-1.5 0.05-1.9 0.05-2.3
Longitud tope mm 1000 1000 1000 1000
Velocidad tope mm/s 110 110 110 110
Escote mm 350 350 350 350
Longitud mesa  A mm 3480 3530 3620 3690
Longutud total  B mm 4050 4100 4150 4350
Ancho transporte  D mm 2270 2325 2360 2380
Ancho total  E mm 3075 3150 3150 3250
Altura de trabajo  F mm 900 900 900 900
Alto total  H mm 2175 2235 2450 2500
Peso Kg 10600 12300 18500 22500
Modelo GPC 4006 GPC 4010 GPC 4013 GPC 4016
Longitud de corte mm 4100 4100 4100 4100
Capacidad de corte 45Kg/mm2 mm 10 13 16 20
Capacidad de corte 70Kg/mm2 mm 4 6 8 10
Ángulo de corte º 1.5 2.0 2.0 2.5
Golpes por minuto 14 10 9 8
Número de pisadores 18 18 18 18
Motor principal Kw 11 22 22 30
Motor tope Nm 0.75 0.75 0.75 1.1
Ajuste cuchillas mínimo-máximo mm 0.05-0.8 0.05-1.5 0.05-1.5 0.05-1.9
Longitud tope mm 1000 1000 1000 1000
Velocidad tope mm/s 110 110 110 110
Escote mm 350 350 350 350
Longitud mesa  A mm 4430 4480 4530 4620
Longitud total  B mm 4900 5050 5100 5200
Ancho transporte  D mm 2100 2275 2350 2360
Ancho total  E mm 2900 3125 3130 3150
Altura de  trabajo  F mm 950 1000 1000 1000
Alto total  H mm 2150 2275 2335 2575
Peso Kg 10700 14500 17000 24700

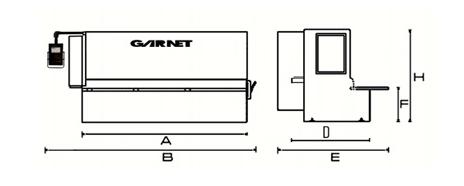

Croquis cizalla GPC

Accesorios opcionales

  • Cuenta golpes.
  • Goniómetro.

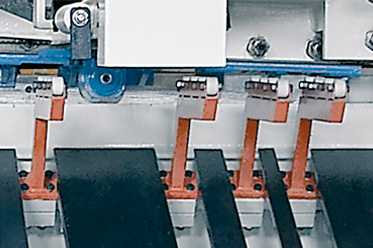

  • Soporte trasero neumático .
  • Línea de corte láser.
  • Escuadra y brazos de soporte delanteros con longitud especial
