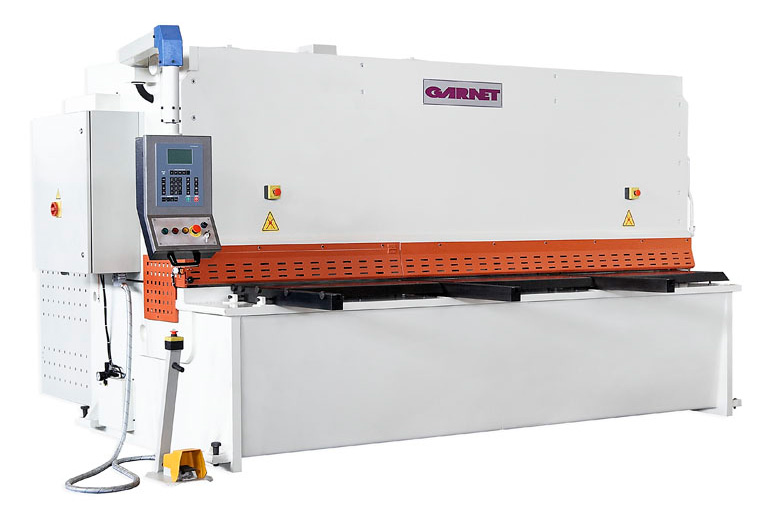

• Cizallas hidráulicas GVC-3010 CNC
    Cizalla hidráulica HIDROGARNE GVC-3010 CNC

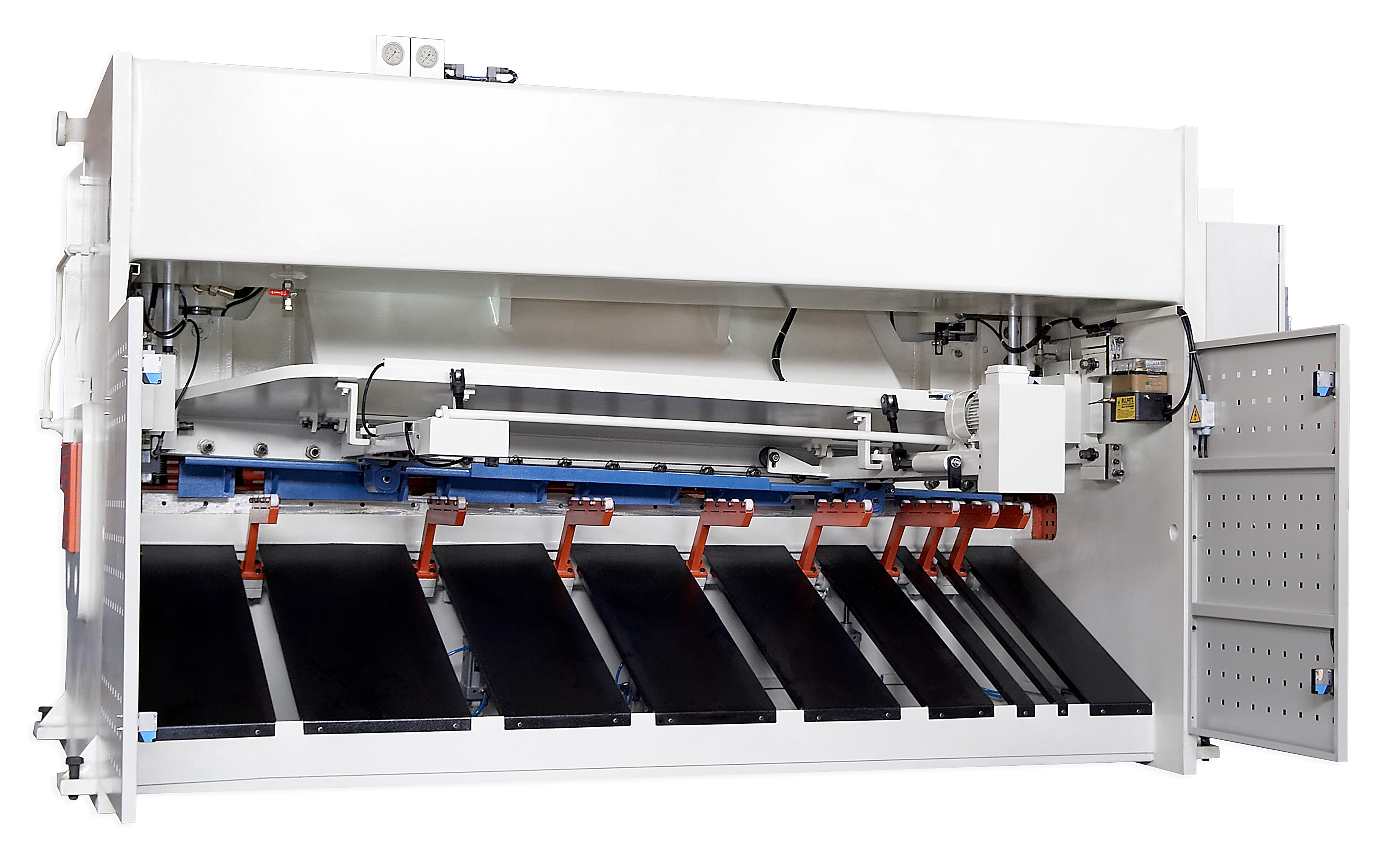

  • Cizalla hidráulica HIDROGARNE GVC - vista posterior
    Cizalla hidráulica HIDROGARNE GVC – vista posterior

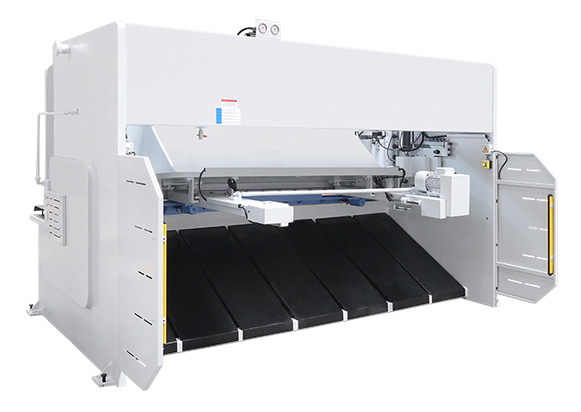

  • Cizalla hidráulica HIDROGARNE GVC - vista posterior

    Cizalla hidráulica HIDROGARNE GVC – vista posterior

Cizallas hidráulicas de corte vertical

Las cizallas verticales GVC son máquinas de gran robustez construidas en acero de alta calidad con bastidor monobloque estabilizado y mecanizado después de la soldadura.

Incorporan de serie el CNC Cybelec CybTouch 8 que permite de una forma fácil y cómoda la regulación de la longitud de corte, el ajuste automático para el reglaje y ajueste de ángulo de las cuchillas y el posicionamiento del tope trasero con una precisión de ± 0,1 mm.

El corte vertical tiene como ventaja una mayor calidad y rectitud de corte, ya que nos permite ajustar el ángulo de corte desde 0.5º hasta 3º, dependiendo del espesor y la calidad del material.

Hemos diseñado nuestro sistema vertical de ángulo variable para garantizar una mayor durabilidad con el menor mantenimiento posible, mediante un preciso ajuste entre cuchillas, guías templadas y engrase centralizado automático.

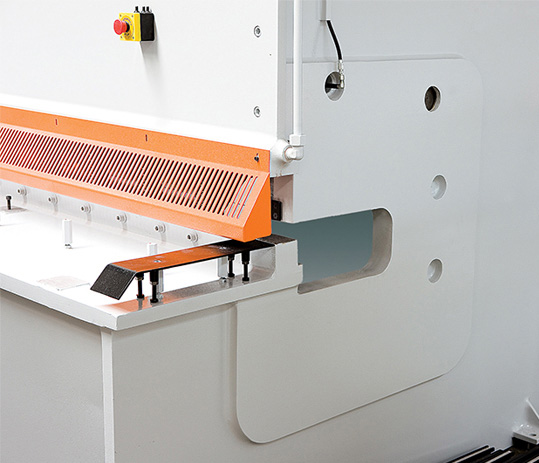

Los modelos GVC se fabrican con un escote estándar de 350 mm.

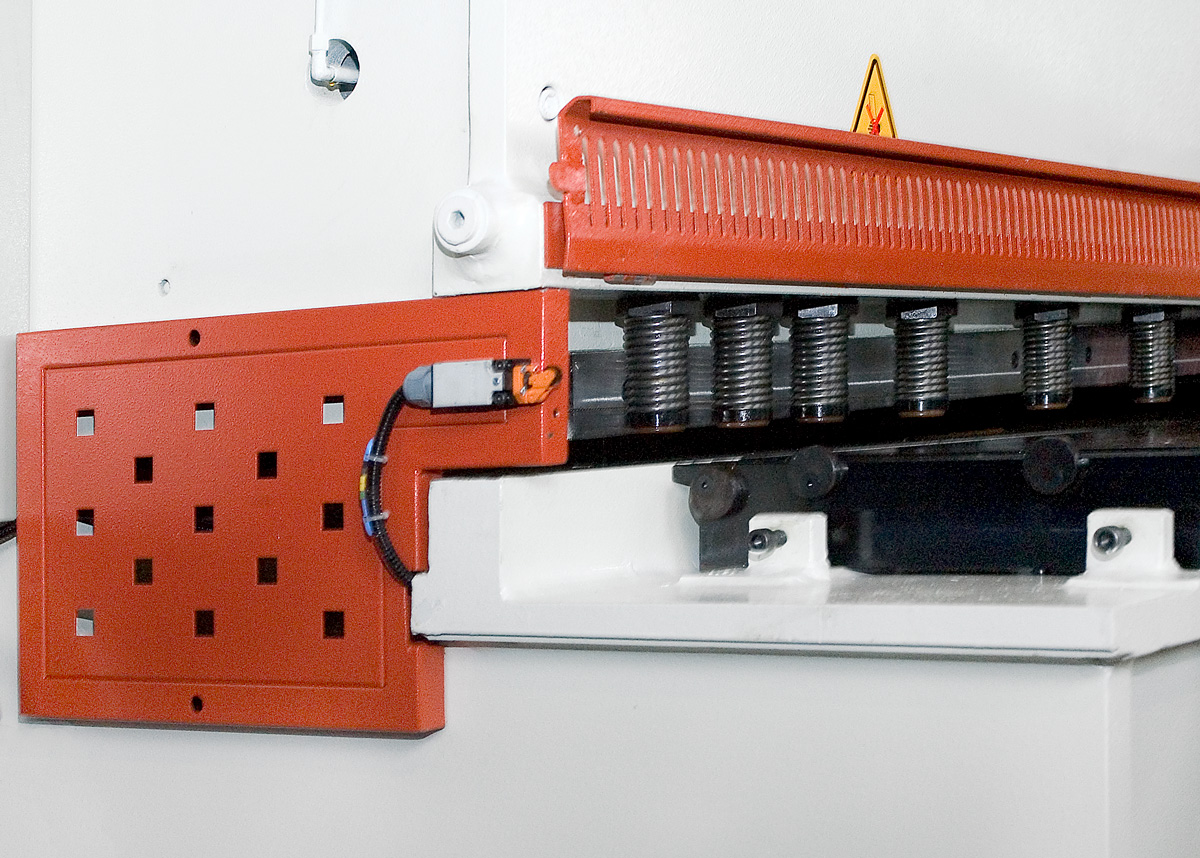

Pisadores hidráulicos con base de poliamida para evitar el deslizamiento y autoregulables en presión para evitar las huellas que se puedan provocar durante el corte.

Cuchilla superior de dos caras e inferior de cuatro caras preparadas para el corte de acero inoxidable. lluminación de la Línea de corte.

Grupo hidráulico Bosch-Rexroth compacto, de fácil acceso y silencioso.

Cilindros hidráulicos de doble efecto.

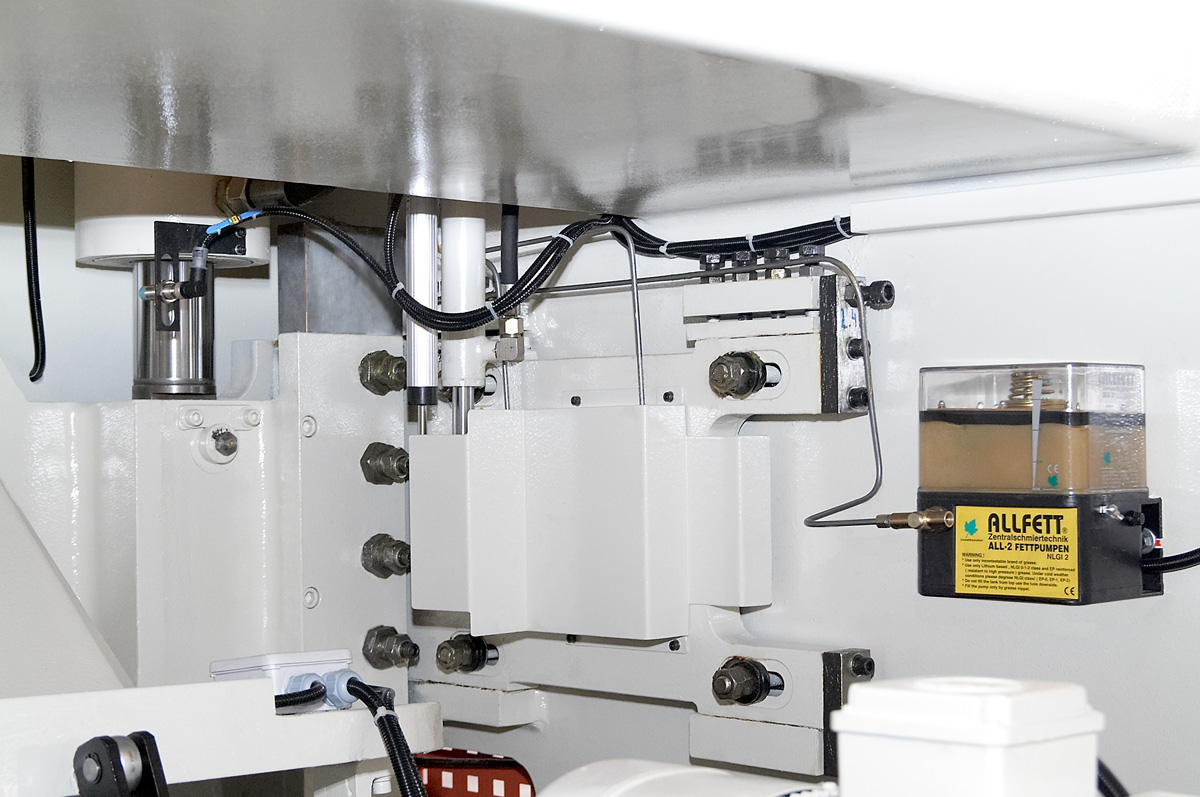

Engrase centralizado en temporizador digital.

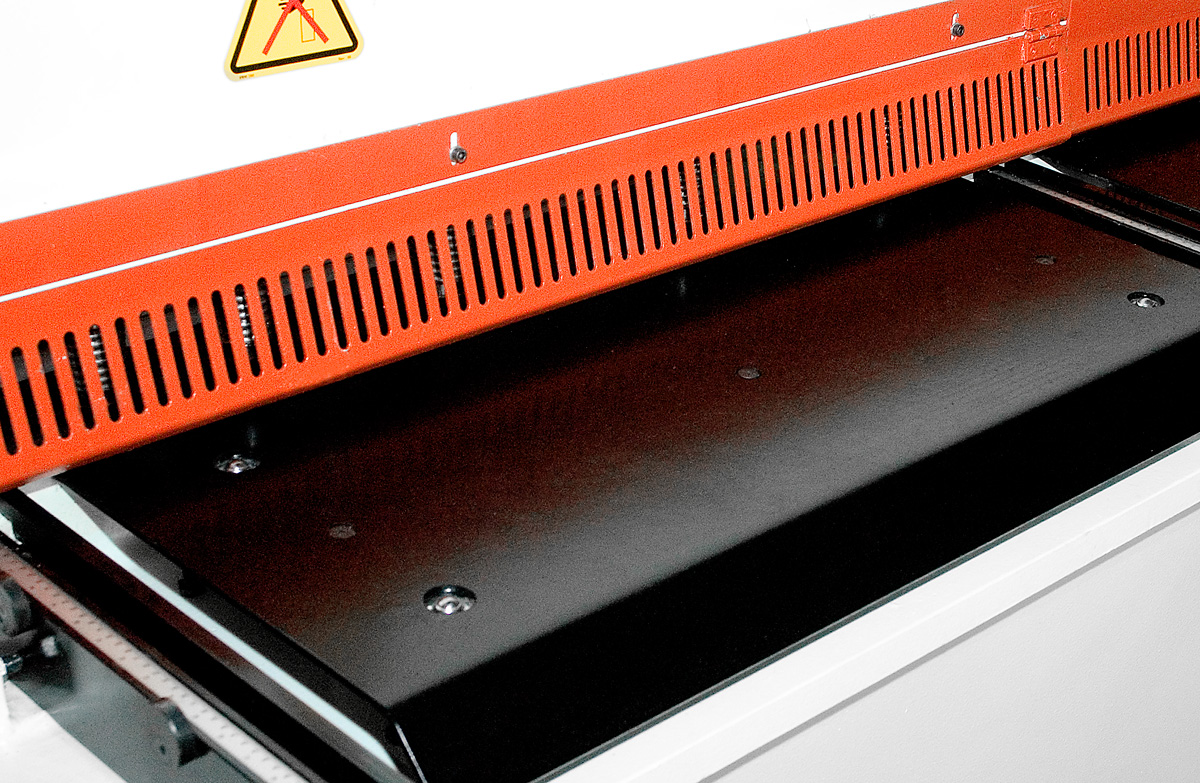

Mesa delantera equipada con bolas de trasporte para facilitar el posicionamiento y evitar rozaduras en chapas de acero inoxidable.

Escuadra lateral izquierda y brazos de soporte milimetrados con topes escamoteables de 1000 mm cada uno.

  • Tope trasero motorizado con una carrera de 1000 mm.
  • Desplazamiento por husillo a bolas con barra guía.
  • Lectura digital por encoder.
  • Transmisiones por correas y poleas dentadas.
  • Escamoteable al final de su carrera para facilitar el corte de chapas de mayor longitud.
  • Rampa trasera para facilitar la expulsión de la chapa.
  • Protecciones laterales y frontales.
  • Células fotoeléctricas de seguridad en las protecciones traseras.

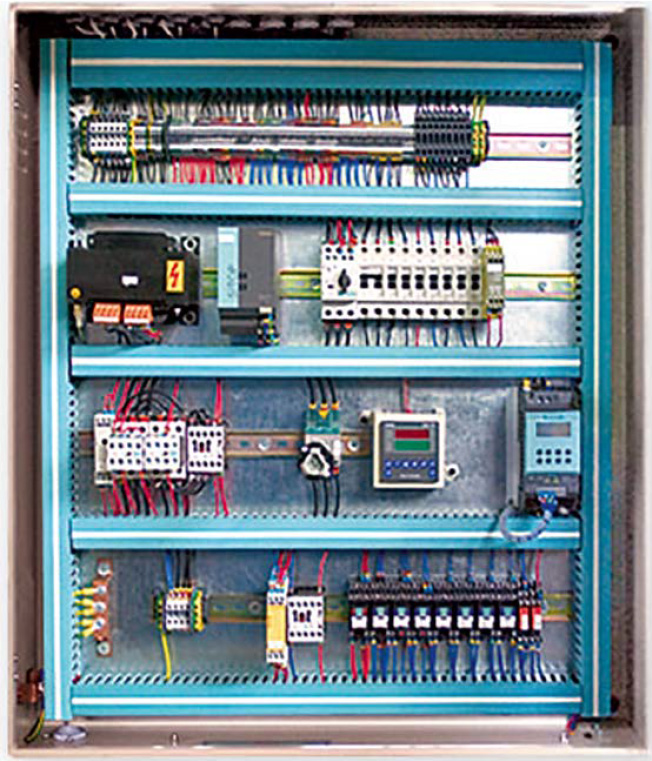

Cuadro eléctrico y panel de mando

El panel de mando articulable incluye:

  • Control CNC CYBELEC CybTouch 8
  • Selector de puesta en funcionamiento con llave.
  • Pulsador luminoso de puesta en servicio y rearme.
  • Pulsador luminoso de conexión motor bomba.
  • Pulsador luminoso de para motor bomba.
  • lnterruptor para la luz de la línea de corte.

El CNC Cybelec Cyb Touch 8 tiene una pantalla táctil intuitiva y de colores vivos y una alta integración de funciones. Gracias a su interfaz de software táctil interactiva con teclas grandes, ayuda en línea y muchas otras funciones automáticas que guían constantemente al operador.

El CybTouch 8 PS está integrado en un panel aerodinámico orientable. Permite la regulación de la longitud de corte y el ajuste automático para el reglaje y ajuste de ángulo de las cuchillas.

Todos las componentes del cuadro eléctrico y panel de mando son Telemecanique o Siemens.

Todas nuestras máquinas cumplen las normativas vigentes de seguridad CE.

Características

Modelo GVC 3006 CNC GVC 3010 CNC GVC 3013 CNC GVC 3016 CNC GVC 3020 CNC
Longitud de corte mm 3100 3100 3100 3100 3100
Capacidad de corte 45Kg/mm2 mm 6 10 13 16 20
Capacidad de corte 70Kg/mm2 mm 4 6 8 10 13
Ángulo de corte º 0.5-1.5 0.5-2 0.5-2 0.5-2.5 0.5-2.5
Golpes por minuto 19-32 12-22 11-20 10-18 8-14
Número de pisadores 14 14 14 14 14
Motor principal Kw 15 22 30 37 45
Motor tope Nm 2.7 2.7 2.7 2.7 2.7
Ajuste cuchillas mínimo-máximo mm 0.05-0.8 0.05-0.8 0.05-1.5 0.05-1.9 0.05-2.3
Longitud tope mm 1000 1000 1000 1000 1000
Velocidad tope mm/s 110-250 110-250 110-250 110-250 110-250
Escote mm 350 350 350 350 350
Longitud mesa  A mm 3350 3400 3400 3450 3450
Longitud total  B mm 4400 4500 4500 4650 4650
Ancho transporte  D mm 1950 2200 2200 2200 2200
Ancho total  E mm 2785 2900 2950 3000 3100
Altura de trabajo  F mm 900 900 900 900 900
Altura total  H mm 1900 2000 2100 2280 2330
Peso Kg 7256 9800 12100 18600 20500
Modelo GVC 4006 CNC GVC 4010 CNC GVC 4013 CNC GVC 4016 CNC GVC 4020 CNC
Longitud de corte mm 4100 4100 4100 4100 4100
Capacidad de corte 45Kg/mm2 mm 6 10 13 16 20
Capacidad de corte 70Kg/mm2 mm 4 6 8 10 13
Ángulo de corte º 0.5-1.5 0.5-2 0.5-2 0.5-2.5 0.5-2.5
Golpes por minuto 16-24 10-16 8-16 8-14 7-14
Número de pisadores 18 18 18 18 18
Motor principal Kw 15 22 30 37 45
Motor tope Nm 2.7 2.7 2.7 2.7 2.7
Ajuste cuchillas mínimo-máximo mm 0.05-0.8 0.05-1.3 0.05-1.5 0.05-1.9 0.05-2.3
Longitud tope mm 1000 1000 1000 1000 1000
Velocidad tope mm/s 110-250 110-250 110-250 110-250 110-250
Escote mm 350 350 350 350 350
Longitud mesa  A mm 4400 4450 4450 4450 4450
Longitud total  B mm 5500 5600 5600 5700 5700
Ancho transporte  D mm 2250 2250 2250 2250 2300
Ancho total  E mm 2980 2850 2900 2950 3000
Altura de trabajo  F mm 900 900 900 900 900
Altura total  H mm 2300 2350 2400 2450 2500
Peso Kg 11000 15600 19300 27000 23700

Esquema medidas cizalla hidraulica GVC

Accesorios opcionales

  • Goniómetro.
  • Soporte trasero neumático para el corte de chapa fina.
  • Cónsola escuadra derecha.
  • Línea de corte láser.
  • Escote de 500 mm.
  • Escuadra y brazos de soporte delanteros con longitud especial.
  • Apilador de chapas automático.
