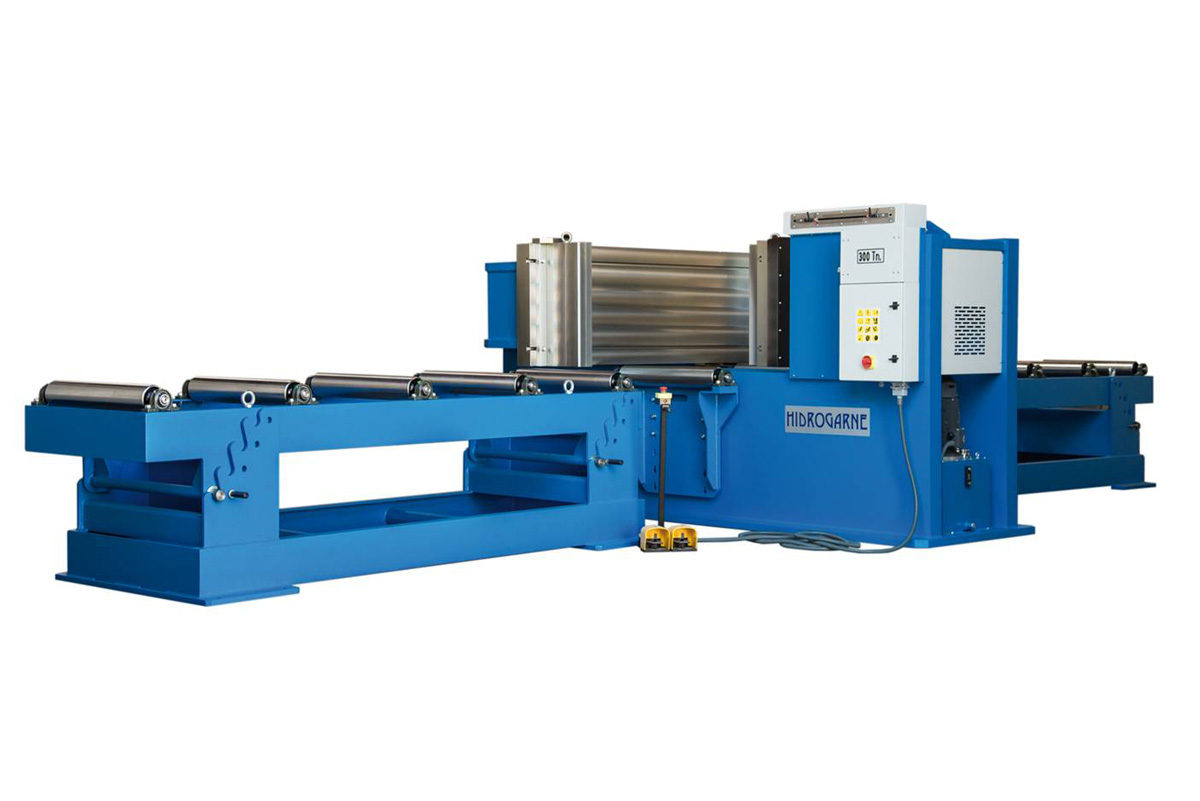

• HV-300, Versorgungsschienen mit einer Länge von 3 Metern mit Höhenverstellung
    HV-300, Versorgungsschienen mit einer Länge von 3 Metern mit Höhenverstellung

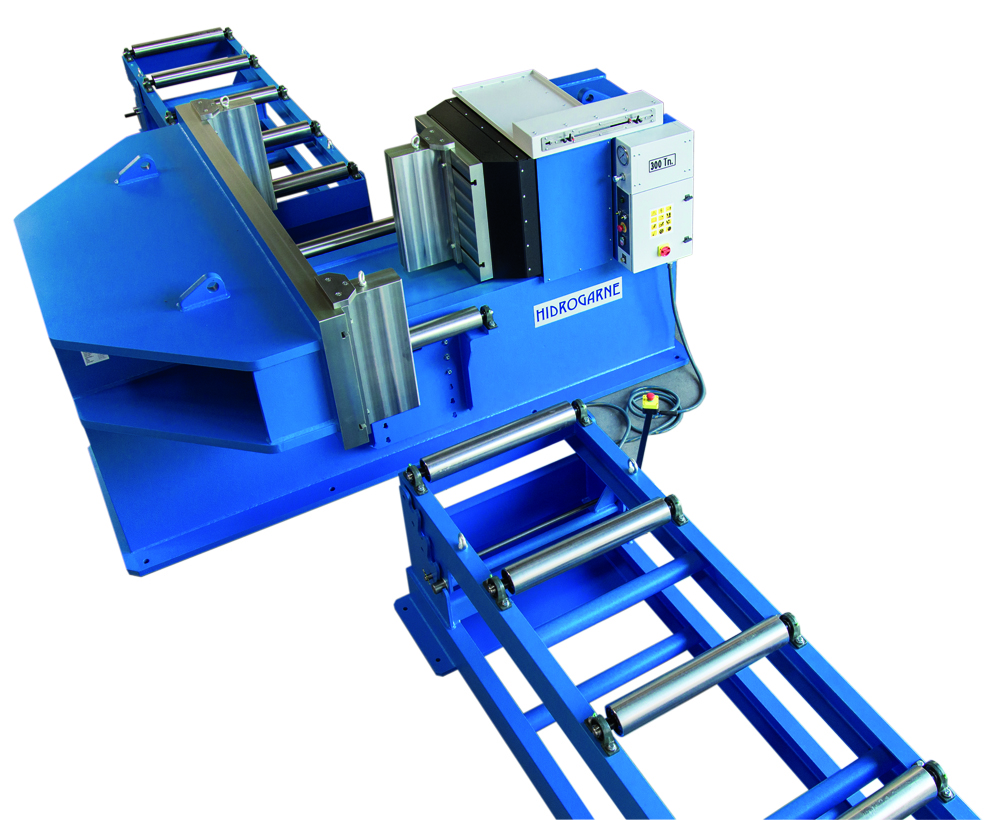

  • Hydraulikpressen der HV-Reihe, HV-300
    HV-300

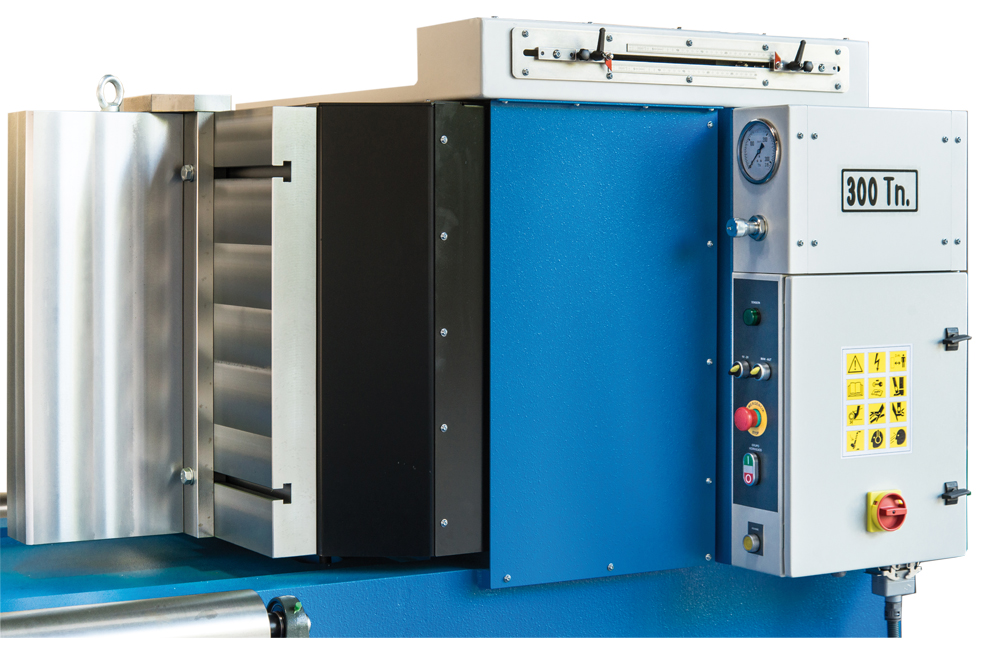

  • Control panel of HV series
    Hv-300

Horizontal hydraulikpressen

Die Hydraulikpressen der HV-Reihe sind in drei verschiedenen Ausführungen mit einer Presskraft von 150 bis 300 Tonnen erhältlich.Sie wurden speziell zum Richten und Biegen von Profilen, Stangen und Trägern entwickelt.

Das horizontale Design der Maschine ermöglicht die einfache Handhabung großer Träger und Profile.

Die Hydraulikpressen der HV-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können viele verschiedene Werkzeuge angebracht werden.

Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.

Konstruktionen und Platten

Die Hydraulikpressen der HV-Reihe haben eine elektrisch geschweißte „C“-Konstruktion, die ausschließlich aus Stahl der Güte S355JR. hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um so eine perfekte Parallelität und Präzision sicherzustellen. Mithilfe von Finite-Elemente-Software berechnet und entworfen, hat sie einen Level 5-Widerstandskoeffizienten. Dadurch stellen wir stets unsere hohen Standards in Sachen Robustheit, Präzision und Qualität sicher.

Die Pressen verfügen über einen Haupttisch (Drucktisch) und einen hinteren Auflagetisch aus Stahl der Güte C45E, die jeweils mit zwei T-Nuten gemäß DIN 650 versehen sind. Sie sind darüberhinaus serienmäßig mit V-Blöcken, ebenfalls aus Stahl der Güte C45E, ausgestattet. Der Haupttisch garantiert eine genaue Parallelität durch zwei seitliche Säulenführungen mit wartungsfreien Bimetall-Gleitlaufbuchsen.

Die Pressen haben serienmäßig auf beiden Seiten eine höhenverstellbare Mitgangwalze.

Zylinder und Hydraulikgruppe

Der doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Stange und verschleißfreien Führungselementen ausgestattet. Die Pressen verfügen außerdem serienmäßig über eine Millimeterskala mit Grenztastern, mit der der Hub des Hauptzylinders bequem reguliert werden kann.

Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder enthalten. Die Pressen verfügen serienmäßig über einen seitlich angebrachten Druckregler, mit dem der Druck an die jeweiligen Tätigkeiten angepasst werden kann.

Die Maschinen werden mit Glyzerinmanometer mit Tonnenanzeige.

Elektroinstallation und Sicherheit

Das Bedienfeld umfasst einen Schalter, mit dem zwischen manuellem oder halb automatischem Betrieb ausgewählt werden kann sowie einen Schalter für die Auswahl des Betriebs mit hoher Eilganggeschwindigkeit oder niedriger Arbeitsgeschwindigkeit.

Die Betätigung erfolgt über elektrische Pedale mit Niederspannung.

Die Maschinen werden mit Bedienungsanleitung geliefert.

Die Pressen der HV-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.

EIGENSCHAFTEN

Modell HV-150 HV-220 HV-300
Presskraft t 150 220 300
Motorleistung kw 4 5.5 7.5
Ausschnitt mm 300 330 405
Arbeits-
geschwindigkeit
mm/s 2 2.2 2
Eilgang-geschwindigkeit mm/s 9.9 9 9.9
Rücklauf-geschwindigkeit mm/s 15.4 16.2 14.7
Maximaler Druck bar 320 320 320
Kolbenhub mm 450 450 450
Auflagetisch mm 2000×500 2500×600 2500×750
Durchmesser der Führungen mm 50 60 60
Haupttisch mm 500×500 600×600 750×750
Maximales lichtes Maß
zwischen den Platten
mm 700 800 900
Arbeitshöhe mm 900 950 950
Stützblöcke mm 100x100x500 120x120x600 150x150x750
Gesamtlänge mm 2520 2800 3200
Gesamtbreite mm 2000 2500 2500
Gesamthöhe mm 1570 1700 1800
Gewicht kg 6700 11150 13300

OPTIONALES ZUBEHÖR

  • Versorgungsschienen mit einer Länge von 3 bis 9 Metern mit Höhenverstellung
  • Motorisierte Versorgungsschienen mit einer Länge von 3 bis 9 Metern
  • Hydraulisches Anheben und Neigen der Versorgungsschienen
  • Abkantwerkzeug mit einer Länge von 415 mm
  • CNC SIEMENS Modell SIMATIC S7 mit PLC
  • Kühlvorrichtung für die Hydraulikgruppe
  • An Ihre Bedürfnisse angepasste Geometrie
