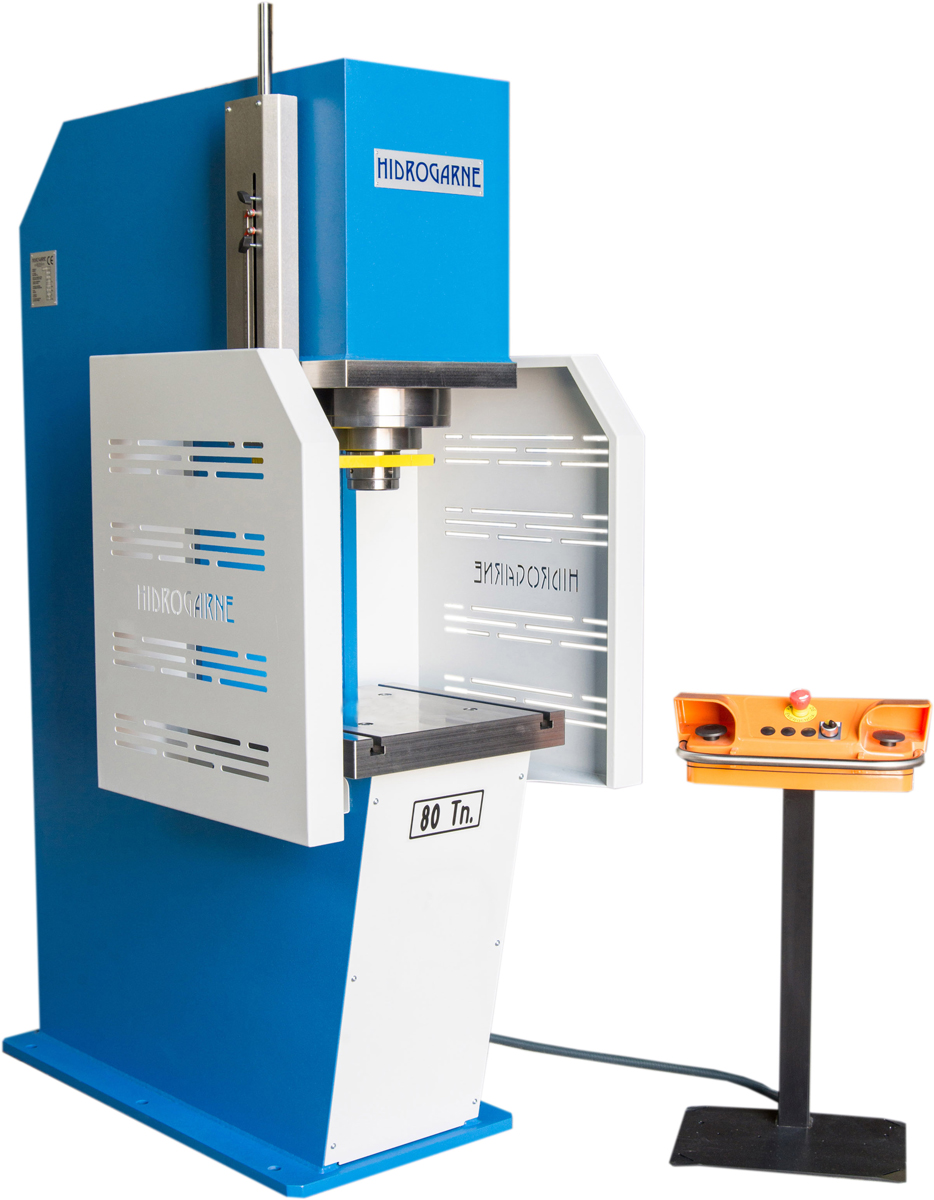

• Prensa hidráulica HIDROGARNE CD-80 estándar
    Modell CD 80 – standard

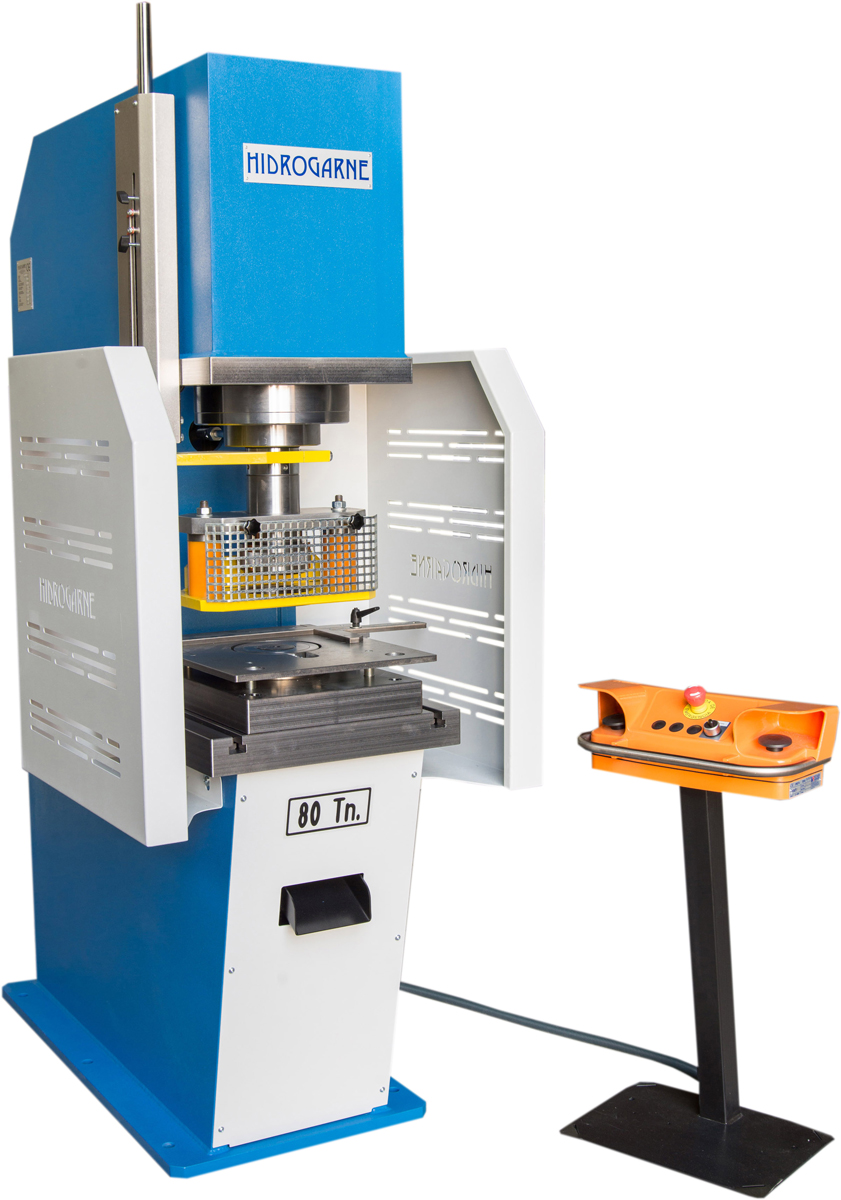

  • CD 80 + Stanzwerkzeug für Durchmesser von 6 mm bis 100 mm
    Modell CD 80 + Stanzwerkzeug für Durchmesser von 6 mm bis 100 mm

Schwanenhals-Hydraulikpressen

Die Hydraulikpressen der CD-Reihe sind in vier unterschiedlichen Ausführungen mit einer Presskraft von 50 bis 150 Tonnen erhältlich.

Sie wurden speziell zum Biegen, Prägen, Formen, Stanzen, Montieren und Tiefziehen entwickelt.

Die Hydraulikpressen der CD-Reihe der neuesten Generation eignen sich für eine Vielzahl von Anwendungsmöglichkeiten. Zum Beispiel können diese Maschinen in automatische Fertigungslinien integriert werden.

Alle unsere Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.

Konstruktionen und Platten

Sie haben eine elektrisch geschweißte Konstruktion, die ausschließlich aus Stahl der Güte S355JR. hergestellt wird. Die Konstruktion wird am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um so eine perfekte Parallelität und Präzision sicherzustellen. Mithilfe von Finite-Elemente-Software berechnet und entworfen, hat sie einen Level 5-Widerstandskoeffizienten. Dadurch stellen wir stets unsere hohen Standards in Sachen Präzision und Qualität sicher.

Die Pressen verfügen über eine Tischplatte aus Stahl der Güte C45E, der mit zwei T-Nuten gemäß DIN 650 versehen ist.

Zylinder und Hydraulikgruppe

Der doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen ausgestattet. Um Verschleiß an der Kolbenstange zu verhindern, haben die Pressen eine abnehmbare und austauschbare Druckplatte. Anstelle der Druckplatte können Werkzeuge angebaut werden. Die Pressen verfügen außerdem serienmäßig über eine Verdrehsicherung für den Zylinder und eine Millimeterskala mit Grenztastern auf der Vorderseite, mit der der Hub des Zylinders einfach eingestellt werden kann.

Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder enthalten. Die Pressen verfügen serienmäßig über ein Druckregelventil, mit dem der Druck an die jeweiligen Tätigkeiten angepasst werden kann.

Elektroinstallation und Sicherheit

Das Bedienfeld umfasst einen Schalter, mit dem zwischen manuellem oder automatischem Betrieb ausgewählt werden kann, sowie einen Schalter für die Auswahl des Betriebs mit hoher Annäherungsgeschwindigkeit oder niedriger Arbeitsgeschwindigkeit.

Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit.

Die Betätigung erfolgt über Zweihandbedienung mit Sicherheitsmodul (Level IV).

Um die Sicherheit zu garantieren, sind feste seitliche Schutzvorrichtungen mit einer vorderen Öffnung von 600 mm angebracht.

Es kann ein Hydraulikkissen oder ein hydraulischer Auswerfer installiert werden.

Die Maschinen werden mit Glyzerinmanometer mit Tonnenanzeige und Bedienungsanleitung geliefert.

Die Pressen der CD-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften.

EIGENSCHAFTEN

Modell CD-50 CD-80 CD-100 CD-150
Pressleistung t 50 80 100 150
Motorleistung kw 4 4 5.5 7.5
Ausschnitt mm 265 290 325 375
Arbeits-geschwindigkeit mm/s 6.3 3.8 4.8 3.9
Annäherungs-geschwindigkeit mm/s 32 19 20 20
Rücklauf-geschwindigkeit mm/s 42 28 32 30
Maximaler Druck bar 320 320 320 320
Kolbenhub mm 250 250 250 250
Untertisch mm 450×450 500×500 550×550 650×650
Lichte Höhe mm 400 400 400 400
Arbeitshöhe mm 850 850 900 950
Gesamtbreite mm 740 780 850 900
Gesamttiefe mm 1170 1330 1470 1660
Gesamthöhe mm 2080 2090 2155 2295
Gewicht kg 1480 1750 2500 3750

OPTIONALES ZUBEHÖR

  • Lichte Höhe von 600 mm
  • Lichte Höhe von 800 mm
  • Kolbenhub von 450 mm
  • Stanzwerkzeug für Durchmesser von 6 mm bis 40 mm mit elastischem Niederhalter
  • Abkantwerkzeug mit einer Länge von 415 mm
  • Hydraulischer Auswerfer
  • Zusätzliche Kopfteile
  • Öl – Luft Kühlersystem
  • Mechanische Zylinderregulierung (erhältlich bis 100 TN)
  • An Ihre Bedürfnisse angepasste Geometrie
