• Plegadora hidráulica HIDROGARNE EPR-41135 CNC
    Plegadora hidráulica HIDROGARNE EPR-41135 CNC

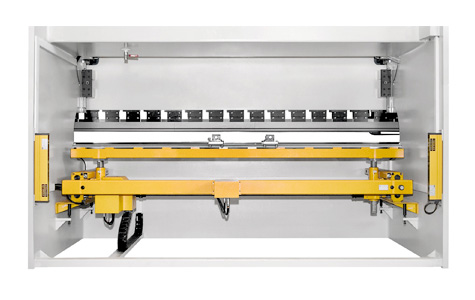

  • Vista posterior Plegadora hidráulica - Modelo EPR CNC
    Vista posterior
    Incluye barreras fotoelectricas posteriores
Las plegadoras electrónicas sincronizadas EPR de última generación responden a las máximas exigencias de precisión y fiabilidad.Los modelos EPR son plegadoras de 5 ejes equipadas con un CNC CYBELEC CybTouch 15 PS, han sido diseñados para satisfacer las máximas exigencias en plegado.

Se pueden instalar desde 5 hasta 12 ejes, admiten sincronización para trabajos con robótica y periféricos mediante interfaz, permiten conexión Ethernet con la oficina técnica y la posibilidad de instalar CNC gráfico de 3 dimensiones.

Todas las funciones vitales de la máquina como el paralelismo de plegado, ángulo de plegado, presión y velocidad son controladas por el CNC a través de un sofisticado sistema de válvulas proporcionales y regles ópticos. Garantizamos una precisión de +/- 0.01mm.

Incorporan de serie un escote de 410 mm. (salvo los modelos de 40 Tn).

Podemos descompensar independientemente el paralelismo de los ejes Y1-Y2 hasta un máximo de 10 mm. Para evitar posibles daños en los cilindros instalamos rótulas de unión del cilindro a la trancha.

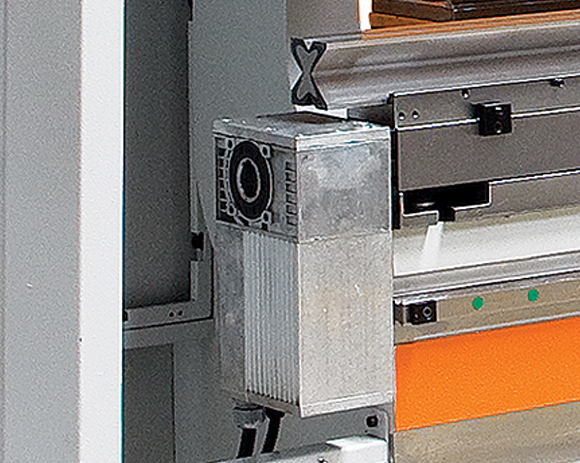

Porta punzón de amarre rápido por mordazas intermedias con cuñas anti-flexión. Sistema de amarre Promecan.

Los modelos hasta 220 Tn incluyen punzón estándar 10.00, matriz de 4 “V”y mesa de autocentrado.

Sistema hidráulico Bosch-Rexroth o Hoerbiger, compacto, de fácil acceso y silencioso.

Componentes eléctricos Siemens. Incluyen PLC Pilz. Panel de mando orientable. Accionamiento mediante pedales eléctricos.

Sistema de seguridad en la zona de plegado mediante laser Akas de tres puntos configurables.

Protecciones de seguridad laterales y traseras.

Cumplen las normativas de seguridad de la CE.

CNC CYBELEC CYBTOUCH 15PS

  • Pantalla táctil de 15’ preparada para ser utilizada con guantes.
  • HMI fácil de utilizar gracias a su programación intuitiva, consta de sincronización automática
  • Simulación de plegado con 2D gráfico.
  • Programación directa del ángulo y de las correcciones de plegado con cálculo de la profundidad del pliegue en función del material y los utillajes.
  • Plegados simples fáciles de programar mediante la página EasyBend.
  • Ajuste automático del tonelaje.
  • Librería interna para programar punzones y matrices.
  • Varios tipos de materiales preprogramales.
  • Amplia capacidad de almacenamiento.
  • Funciones de copia de seguridad y restauración internas.
  • Comunicación inalámbrica para diagnósticos y actualizaciones mediante PC.

EPR vista posterior

  • Tope trasero (eje X) con carrera de 800 mm y velocidad de 500 mm/s.
  • Altura regulable del tope de 250mm. (eje R)

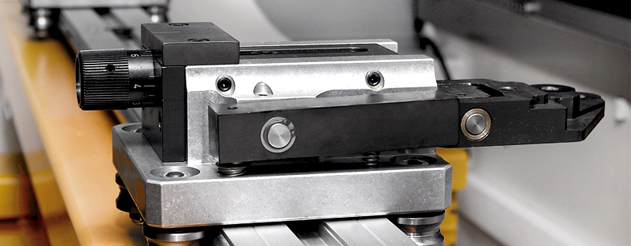

  • Cabezales tope escamoteables y regulables longitudinalmente.
  • Desplazamiento por husillo a bolas con cuatro barras guía.

Características

Crokis Plegadora hidráulica - Modelo EPR CNC

Plegadoras hidráulicas HIDROGARNE EPR CNC de 2 metros

Modelo EPR 2040 EPR 2060 EPR  26100
Fuerza de plegado tn 40 60 100
Longitud de plegado mm 2100 2100 2600
Entre columnas mm 1700 1700 2200
Vel. aproximación mm/s 140 200 200
Vel. trabajo mm/s 17 14 10
Vel. retorno mm/s 170 170 190
Vel. tope trasero mm/s 500 500 500
Carrera tope trasero eje X mm 500 800 800
Carrera eje R mm 250 250 250
Potencia motor kw 7,5 7,5 7,5
Escote mm 410 410 410
Carrera cilindro mm 275 275 275
Luz vert. entre mesas mm 530 530 530
Largo total mm 3250 3250 3750
Ancho total mm 1960 1960 1960
Alto total mm 2750 2750 2800
Peso tn 4 6 7

Plegadoras hidráulicas HIDROGARNE EPR CNC de 3 metros

Modelo EPR 31100 EPR 31135 EPR 31175 EPR 31220 EPR  31260 EPR  31320 EPR 31400
Fuerza de plegado tn 100 135 175 220 260 320 400
Longitud de plegado mm 3100 3100 3100 3100 3100 3100 3100
Entre columnas mm 2600 2600 2600 2600 2600 2600 2550
Vel. aproximación mm/s 200 200 180 180 140 140 110
Vel. trabajo mm/s 10 10 10 11 11 11 8
Vel. retorno mm/s 190 190 190 185 175 150 130
Vel. tope trasero mm/s 500 500 500 500 500 500 500
Carrera tope trasero
eje X
mm 800 800 800 800 800 800 800
Carrera eje R mm 250 250 250 250 250 250 250
Potencia motor kw 7,5 11 15 18,5 22 30 30
Escote mm 410 410 410 410 410 410 510
Carrera cilindro mm 275 275 275 275 275 375 375
Luz vert. entre mesas mm 530 530 550 550 550 650 650
Largo total mm 4250 4250 4250 4550 4550 4550 4550
Ancho total mm 1960 2050 2150 2250 2350 2450 2650
Alto total mm 2800 2800 2800 2850 2900 3200 3470
Peso tn 7,5 8,8 9,5 11,5 15 17 21

Plegadoras hidráulicas HIDROGARNE EPR CNC de 4 metros

Modelo EPR 41135 EPR 41175 EPR 41220 EPR 41260 EPR 41320 EPR 41400
Fuerza de plegado tn 135 175 220 260 320 400
Longitud de plegado mm 4100 4100 4100 4100 4100 4100
Entre columnas mm 3600 3600 3600 3600 3600 3550
Vel. aproximación mm/s 200 180 180 140 140 110
Vel. trabajo mm/s 10 10 11 11 11 8
Vel. retorno mm/s 190 190 185 135 150 130
Vel. tope trasero mm/s 500 500 500 500 500 500
Carrera tope trasero
eje X
mm 800 800 800 800 800 800
Carrera eje R mm 250 250 250 250 250 250
Potencia motor kw 15 15 19 22 30 30
Escote mm 410 410 410 410 410 510
Carrera cilindro mm 275 275 275 275 375 375
Luz vert. entre mesas mm 550 550 550 550 650 650
Largo total mm 5100 5100 5150 5150 5350 5450
Ancho total mm 2100 2150 2250 2350 2450 2650
Alto total mm 2800 2850 3000 3000 3150 3470
Peso tn 11 12 14 17 22 26,5

Plegadoras hidráulicas HIDROGARNE EPR CNC de 6 metros

Modelo EPR 62220 EPR 62320 EPR 62400 EPR 62500 EPR 62600
Fuerza de plegado tn 220 320 400 500 600
Longitud de plegado mm 6100 6100 6100 6100 6100
Entre columnas mm 5100 5100 5100 5100 5100
Vel. aproximación mm/s 130 80 80 80 80
Vel. trabajo mm/s 11 11 8 7 8
Vel. retorno mm/s 125 75 65 65 75
Vel. tope trasero mm/s 500 500 500 500 500
Carrera tope trasero
eje X
mm 800 800 800 800 800
Carrera eje R mm 250 250 250 250 250
Potencia motor kw 18,5 30 30 30 37
Escote mm 410 410 510 510 510
Carrera cilindro mm 275 375 375 375 375
Luz vert. entre mesas mm 550 650 650 675 675
Largo total mm 7500 7500 7650 7900 7900
Ancho total mm 2350 2450 2650 2650 2650
Alto total mm 3200 3350 3750 3700 3900
Peso tn 26 31 40 43 50

Accesorios opcionales

  • Ejes topes trasero X1-X2-R1-R2-Z1-Z2.
  • Soporte neumático para chapa fina.
  • Consolas hidráulicas frontales para el acompañamiento del plegado.
  • Sistema de amarre del punzón neumático o hidráulico.
  • Sistema de amarre hidráulico de la matriz.
  • Escote especial de 500 mm.
  • Punzones y matrices especiales.
