    M-Reihe standard

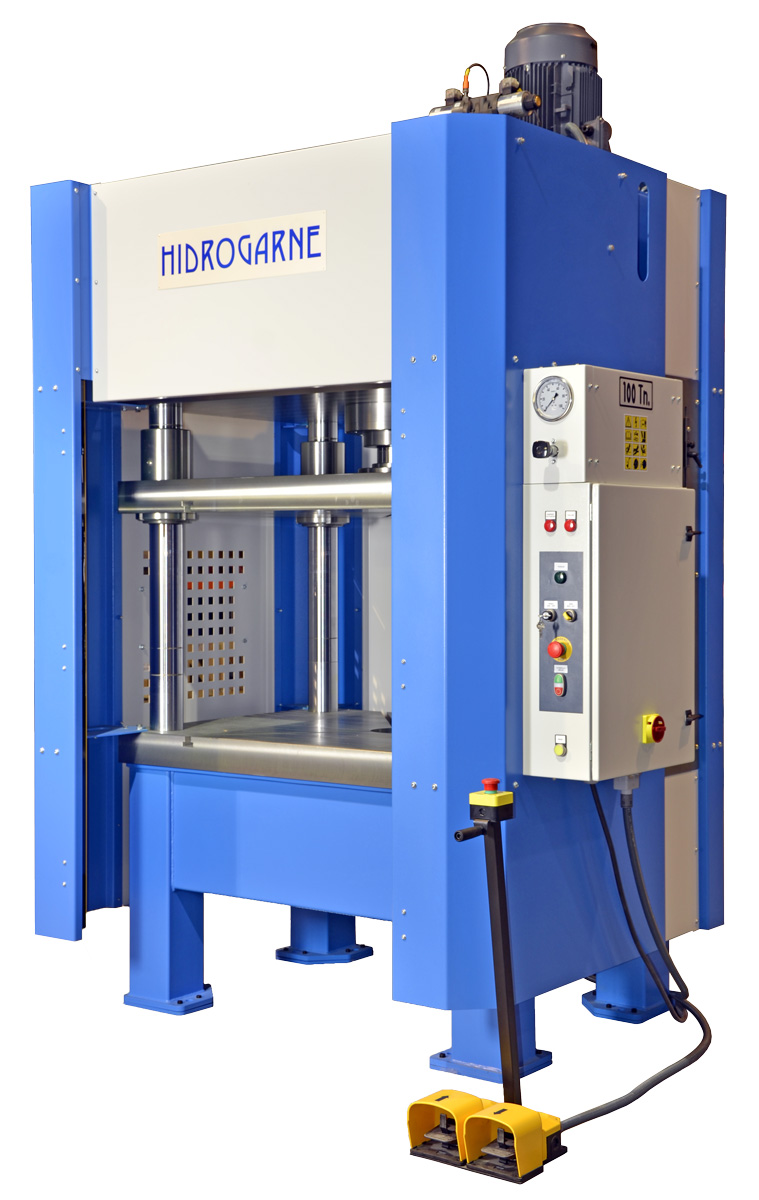

Motorisierte Hydraulikpressen mit vier Säulen

Die Hydraulikpressen der M-Reihe sind in sechs verschiedenen Ausführungen mit einer Presskraft von 50 bis 300 Tonnen erhältlich.Für höhere Präzision und Kapazität als Vier – Säulen – Bauform entwickelt, sind sie besonders zum Prägen, Biegen, Tiefziehen, Stanzen und Entgraten geeignet.

Diese Hydraulikpressen arbeiten mit einem Hydraulikdruck von weniger als 320 BAR, um eine höhere Lebensdauer des gesamten Hydrauliksystems zu gewährleisten.

Konstruktionen und Platten

Die Hydraulikpressen der M-Reihe bestehen aus drei elektrisch geschweißten Blöcken, die ausschließlich aus Stahl der Güte S355JR hergestellt werden. Sie werden am Ende des Schweißvorgangs stabilisiert und mechanisch bearbeitet, um eine genaue Parallelität und Präzision sicherzustellen. Mithilfe von Finite-Elemente-Software berechnet und entworfen, haben sie einen Level 5-Widerstandskoeffizienten. Dadurch stellen wir stets unsere hohen Standards in Sachen Präzision und Qualität sicher.

Die Pressen verfügen über einen Obertisch und einen Untertisch aus Stahl der Güte C45E, die jeweils mit zwei T-Nuten gemäß DIN 650 versehen sind. Wir garantieren minimale Reibung beim vertikalen Verfahren des Obertischs durch die Installation von Buchsen aus einer Bronzelegierung mit Grafitfüllung sowie perfekte Parallelität durch vier verchromte und geschliffene Führungssäulen aus Stahl der Güte Cr-42.

Zylinder und Hydraulikgruppe

Der  doppeltwirkende Zylinder ist mit einer Führungsbuchse, einer verchromten Kolbenstange und verschleißfreien Führungselementen ausgestattet.

Die Einstellung des Hubes und die Geschwindigkeitsumschaltung erfolgen über das seitliche 3-Skalen-Bedienfeld.

Elektroinstallation und Sicherheit

Die Hydraulikgruppe mit zwei Geschwindigkeiten ist mit einer automatischen Abschaltung der hohen Geschwindigkeit versehen. Im Lieferumfang ist auch ein Dekompressionsventil für den Zylinder sowie eine geräuscharme Hydraulikpumpe enthalten. Die Pressen verfügen serienmäßig über ein seitlich angebrachtes Druckregelventil, mit dem der Druck an die jeweiligen Tätigkeiten angepasst werden kann.

Das Bedienfeld umfasst einen Schalter, mit dem zwischen manuellem oder halb automatischem Betrieb ausgewählt werden kann, sowie einen Schalter für die Auswahl des Betriebs mit hoher Annäherungsgeschwindigkeit oder niedriger Arbeitsgeschwindigkeit.

Die Elektrische und hydraulische Steuerung sind redundant und selbstüberwachend ausgeführt. Der hydraulische Sicherheitsblock verfügt über Ventile mit elektrischer Stellungsüberwachung für die notwendige Sicherheit. Beinhaltet sind die Überprüfung und Zertifizierung des korrekten Betriebs und der Sicherheitsabstand für die Lichtschranken.

Die Betätigung erfolgt über elektrische Pedale mit Niederspannung.

Um die Sicherheit zu garantieren, haben die Pressen Level IV-Lichtschranken im vorderen Arbeitsbereich, zwei feste seitliche Schutzvorrichtungen und eine Schutzvorrichtung, die mit einem Abschaltungs-Magnetdetektor ausgeführt ist, der sich auf der Rückseite befindet.

Es kann ein Hydraulikkissen oder ein hydraulischer Auswerfer installiert werden.

Die Maschinen werden mit Glyzerinmanometer mit Tonnenanzeige und Bedienungsanleitung geliefert.

Die Pressen der M-Reihe erfüllen alle wesentlichen Sicherheitsanforderungen und Kriterien gemäß den CE-Vorschriften..

EIGENSCHAFTEN

Modell MV-50 MV-80 MV-100 MV-150 MV-220 MV-300
Presskraft t 50 80 100 150 220 300
Motorleistung kw 4 5,5 7,5 7.5 11 11
Kolbenhub mm 450 450 450 450 450 450
Annäherungs-geschwindigkeit mm/s 31 25 31 20 17 13
Arbeits-geschwindigkeit mm/s 6.3 6 6.2 3.9 3.8 2.8
Rücklauf-geschwindigkeit mm/s 42 36 48 31 30 19
Guides diameter mm 60 80 100 120 120 150
Nützliche tische mm 750×620 900×850 1050×950 1050×950 1200×950 1300×1000
Abstand zwischen den Ständern mm 750×410 900×600 1050×650 1050×590 1200×590 1300×570
Lichte Höhe mm 600 600 650 700 750 800
Arbeitshöhe mm 800 800 800 800 900 900
Gesamtbreite mm 1470 1680 1880 1940 2240 2650
Gesamttiefe mm 1020 1330 1430 1490 1450 1500
Gesamthöhe mm 2650 2680 2780 2885 3125 3250
Gewicht kg 3200 3400 4300 5580 8500 10800

OPTIONALES ZUBEHÖR

  • Druck- und Durchlaufproportionalventil
  • Ausziehbarer Untertisch
  • Hydraulikkissen
  • Hydraulischer Auswerfer am Obertisch, am Untertisch oder an Ober- und Untertisch
  • Anpassungen an Robotertechnik
  • Kühlvorrichtung für die Hydraulikgruppe
  • Annäherungsgeschwindigkeit bis zu 200 mm/s durch Füllventile
  • Hydraulikanschlüsse für Peripheriesysteme
  • An Ihre Bedürfnisse angepasste Geometrie
