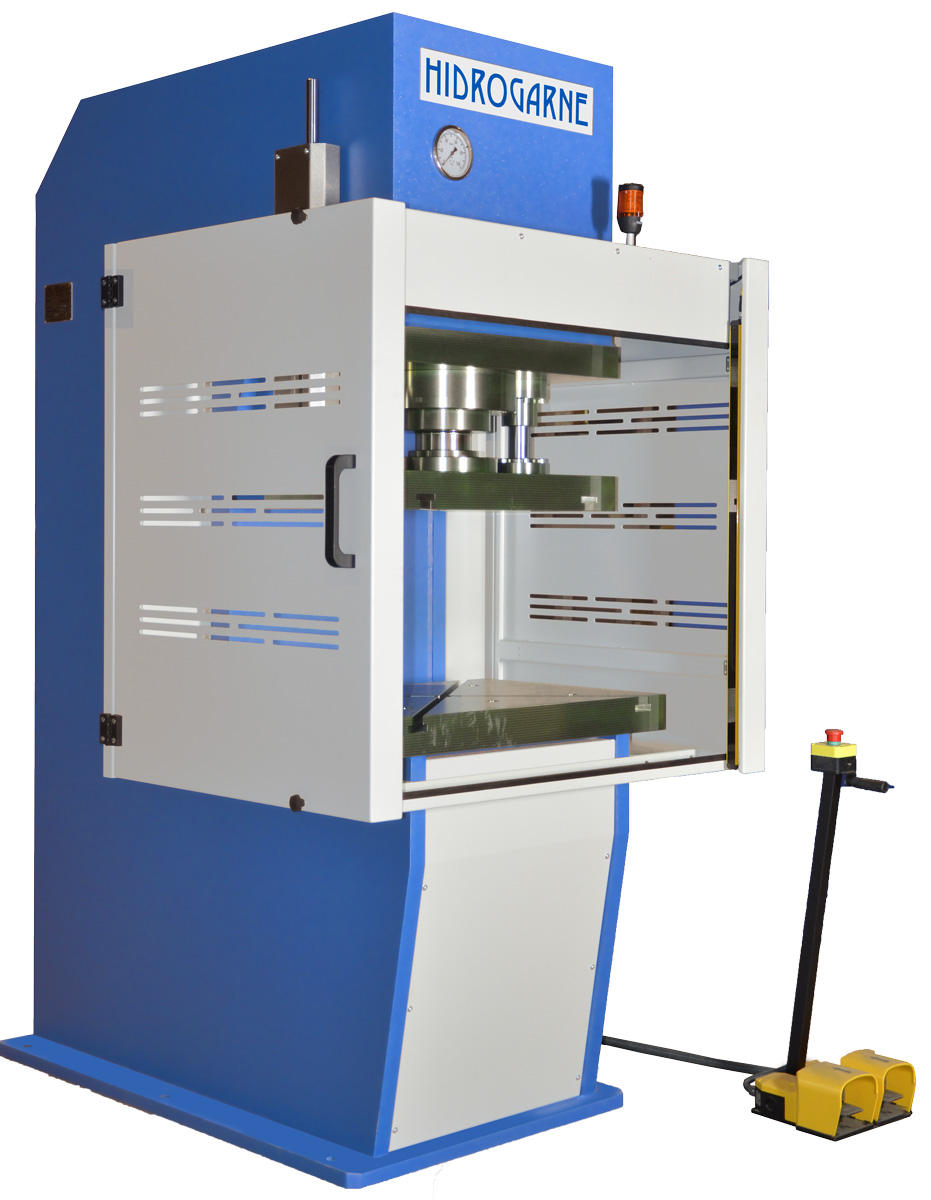

• SC-frame motorized hydraulic presses: CM series CM-80
    Model CM-80, standard.

Prasy wysięgowe Seria CM

Zaprojektowane w czterech wielkościach – od 50 do 150 ton nacisku.

Przeznaczenie pras Serii CM to głównie prace takie jak: głębokie tłoczenie, wykrawanie, formowanie itp.

Najnowsza generacja pras hydraulicznych Serii CM cechuje się szerokim zakresem zastosowań ze względu na to że mogą pracować jako urządzenia samodzielne lub jako maszyny włączone w linie produkcyjne pracujące automatycznie.

Seria ta pracuje z ciśnieniem roboczym nie większym niż 320 bar, w celu zapewnienia większej trwałości systemu hydraulicznego.

Konstrukcja i stoły

Prasy hydrauliczne Serii CM posiadają spawaną elektrycznie konstrukcję wykonaną w całości z certyfikowanej stali S355JR. Po zespawaniu, konstrukcja jest stabilizowana i obrabiana dla uzyskania idealnej równoległości i dokładności wykonania.

Prasy te są projektowane w oparciu o Metodę Elementów Skończonych co gwarantuje wysoką precyzję oraz zachowanie najwyższych norm jakości.

Seria CM posiada stół górny i dolny ze stali wysokojakościowej C45E z rowkami teowymi wg DIN-650. Stół górny jest perfekcyjnie równoległy do stołu dolnego za sprawą dwóch bocznych prowadnic cylindrycznych o średnicy 50 mm, z bezobsługowymi bimetalicznymi tulejami ślizgowymi.

Siłownik i jednostka hydrauliczna

Siłownik podwójnego działania z chromowanym tłokiem oraz bezobsługowymi prowadnicami odpornymi na zużycie.

W standardzie znajduje się zabezpieczenie anty-obrotowe siłownika. Zakres skoku siłownika ustawiany jest za pomocą krańcówek z liniałem milimetrowym.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przejściem prędkości szybkiej w prędkość roboczą. Układ jest wyposażony w zawór dekompresji siłownika. W standardzie zainstalowana jest regulacja siły nacisku co pozwala na dopasowanie najlepszego ciśnienia układu do danej pracy.

Manometr prezentujący aktualną siłę nacisku wyskalowany jest w tonach.

Instalacja elektryczna i bezpieczeństwo

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie manualnego lub półautomatycznego trybu pracy. Drugi przełącznik umożliwia wybór wysokiej lub niskiej prędkości pracy.

Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy hydrauliczny blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne.

Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.

Bezpieczeństwo jest zagwarantowane dzięki zamontowaniu pary otwieranych drzwi po obu stronach strefy roboczej oraz dzięki kurtynom foto-elektrycznym o poziomie bezpieczeństwa IV.

Prasy Serii CM umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.

Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE. Są one opisane w instrukcji obsługi, która jest dostarczona wraz z maszyną.

WŁAŚCIWOŚCI TECHNICZNE

Model CM-50 CM-80 CM-100 CM-150
Nacisk t 50 80 100 150
Moc silnika kw 4 5.5 7.5 7.5
Głębokość gardła mm 265 290 325 375
Prędkość robocza mm/s 6.3 6 6.2 3.9
Prędkość dojazdowa mm/s 32 25 31 20
Prędkość powrotna mm/s 42 36 48 31
Maksymalne ciśnienie bar 320 320 320 320
Skok siłownika mm 250 250 250 250
Rozmiar stołu dolnego mm 700×450 700×500 800×550 900×650
Rozmiar stołu górnego mm 550×300 600×350 650×400 700×450
Max. prześwit pionowy mm 400 400 400 400
Wysokość robocza mm 850 850 900 950
Długość mm 1160 1210 1240 1330
Szerokość mm 1290 1460 1590 1750
Wysokość mm 2085 2090 2250 2395
Waga kg 1750 2350 2150 4700

Wyposażenie opcjonalne

  • Prześwit pionowy 600 mm.
  • Prześwit pionowy 800 mm.
  • Skok siłownika 450 mm.
  • Mechaniczna, precyzyjna regulacja siłownika (dla pras 80 i 100 tonowych).
  • Sterownik PLC Siemens mod. Siematic S7 1200 z 7” ekranem dotykowym model KTP-700.
  • Poduszki hydrauliczne.
  • Wyrzutniki hydrauliczne.
  • Geometria może być dopasowana do potrzeb

SPECJALNE PRASY HYDRAULICZNE SERII CM

  • C-frame motorized hydraulic presses: CM series CM-150 E

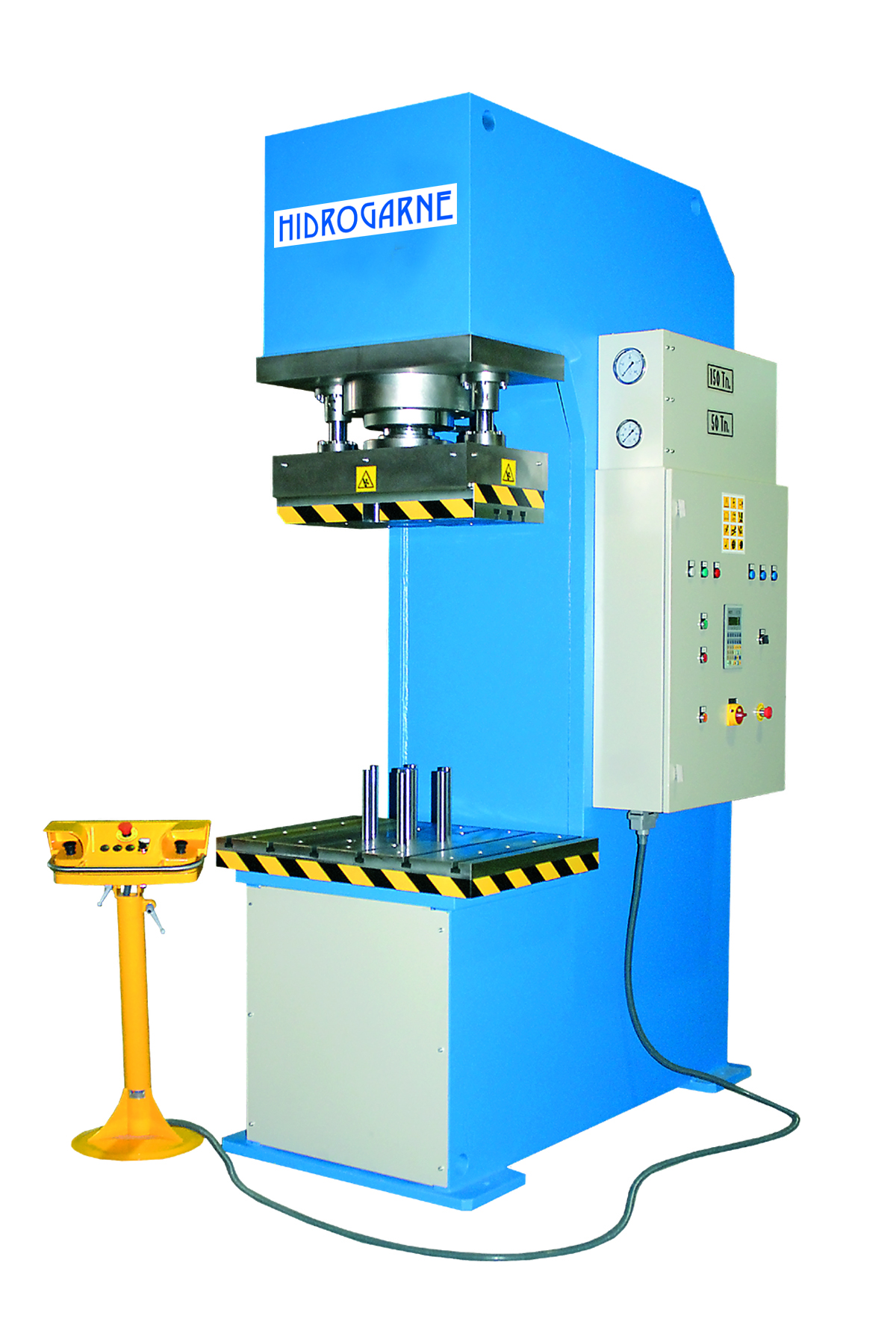

    Model CM-150 E. Maszyna bez osłon, z niskimi prędkościami pracy. Poduszka hydrauliczna
  • C-frame motorized hydraulic presses: CM series CM 100-E (Special)
    Model CM-100 E. Indeksowana płyta rozdzielająca, dwie stacje robocze.
  • CM-250 E. Escote 1600 mm, mesa inferior extraible. Fabricación especial.
    Model CM-250 E. Głębokość gardła 1600 mm. Stół wyjeżdżający ze strefy roboczej na szynach.
