Motorized hydraulic presses with sliding frame and moveable head: T series from 150 to 300 tonnes

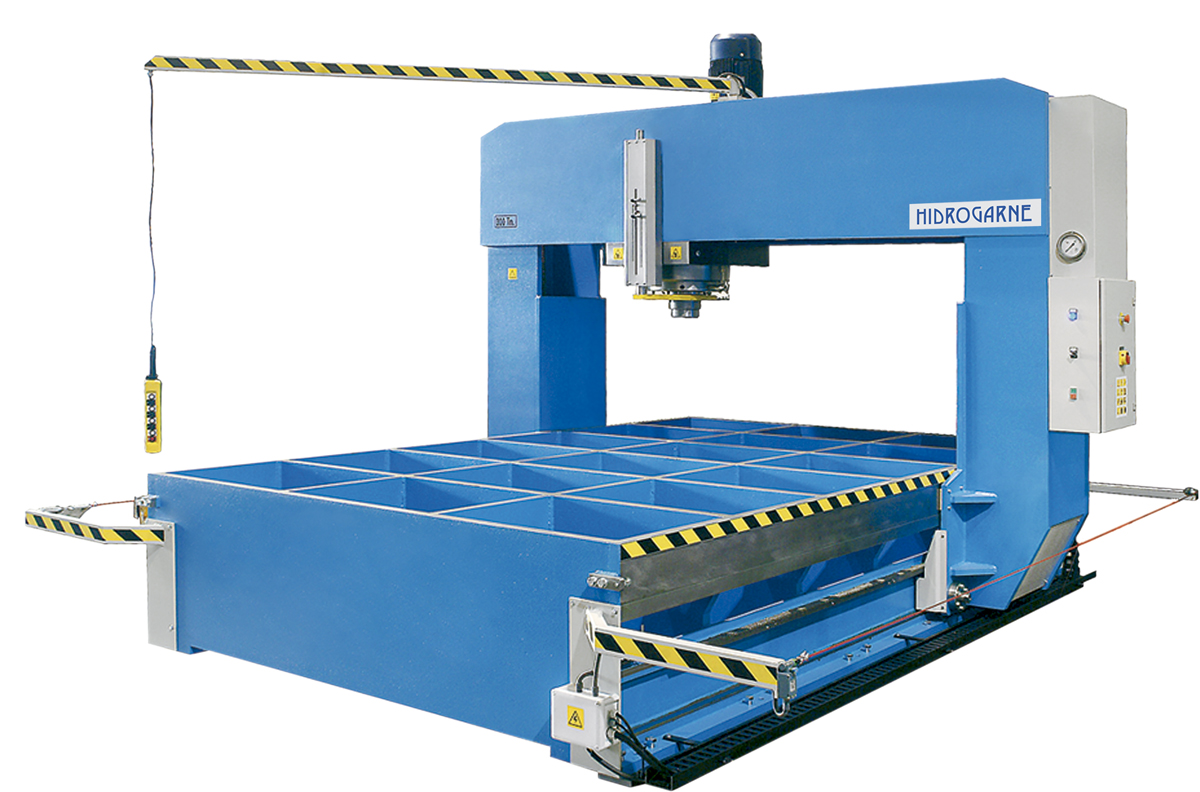

Model TL-300, standard.

Prasy prostujące i gnące

Prasy hydrauliczne Serii T zostały zaprojektowane z trzema różnymi siłami nacisku – od 150 do 300 ton.

Ich główne przeznaczenie to prostowanie konstrukcji spawanych oraz prostowanie arkuszy blachy, które uległy deformacjom.

Budowa prasy portalowej umożliwia obróbkę blach czy konstrukcji o dużych gabarytach. Dzięki ruchowi portalu wzdłuż stołu oraz głowicy wzdłuż portalu, możliwe jest przyłożenie siły w różnych miejscach obrabianego detalu bez potrzeby przesuwania go po stole.

Seria pras T pracuje na ciśnieniu hydraulicznym niższym niż 320 bar dla zapewnienia większej trwałości całego systemu hydraulicznego.

Konstrukcja i stoły

Prasy hydrauliczne Serii T posiadają strukturę spawaną elektrycznie, wykonaną w całości z certyfikowanej stali S355JR. Po zakończeniu procesu spawania konstrukcji, jest ona stabilizowana i obrabiana dla zapewnienia idealnej równoległości oraz dokładności. Prasy serii T są projektowane w oparciu o Metodę Elementów Skończonych co zapewnia im właściwą wytrzymałość struktury oraz jakość i precyzję pracy.

Przemieszczenie portalu wzdłuż stołu jest napędzane. Sterowanie ruchem portalu realizowane jest za sprawą falownika, przeniesienie napędu przez pas zębaty. Przemieszczenie głowicy wzdłuż portalu jest także napędzane a w modelach 220 oraz 300 t, jest ono kontrolowane przez falownik.

Siłownik i jednostka hydrauliczna

Siłownik podwójnego działania z chromowym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami. Końcówka siłownika posiada uchwyt narzędzi zabezpieczony nakładką, która chroni końcówkę siłownika przed nadmiernym zużyciem.
W standardzie znajduje się zabezpieczenie anty-obrotowe siłownika. Zakres skoku siłownika ustawiany jest za pomocą krańcówek z liniałem milimetrowym.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przejściem prędkości szybkiej w prędkość roboczą. Układ jest wyposażony w zawór dekompresji siłownika. W standardzie zainstalowana jest regulacja siły nacisku co pozwala na dopasowanie najlepszego ciśnienia układu do danej pracy.

Manometr jest wyskalowany w tonach.

Instalacja elektryczna i bezpieczeństwo

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie pracy w trybie manualnym lub półautomatycznym. Ruch siłownika oraz portalu i głowicy jest aktywowany przy pomocy niskonapięciowego panelu sterującego na tzw”wędce”. Posiada on dwuręczne przyciski do ruchu siłownika w górę i w dół z prędkością wolną lub szybką. Posiada także wyłącznik bezpieczeństwa oraz przycisk zatwierdzania manewrów.

Bezpieczeństwo jest zagwarantowane poprzez zastosowanie linki bezpieczeństwa okalającej strefę roboczą.
Prasa spełnia wszelkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa zgodne z normami CE. Są one zamieszczone w instrukcji obsługi dostarczanej wraz z maszyną.

SPECJALNE PRASY HYDRAULICZNE SERII R

Model		TL-150	TL-220	TL-300
Siła nacisku	t	150	220	300
Moc silnika	kw	4	5,5	7,5
Prędkość dojazdowa	mm/s	9,9	9	9,9
Prędkość robocza	mm/s	2	2,2	2
Prędkość powrotna	mm/s	15,4	16,2	14,7
Ciśnienie maksymalne	bar	320	320	320
Skok tłoka – J	mm	450	450	450
Rozmiar dolnego stołu	mm	1600×3000	2100×3500	2600×4000
Przejazd głowicy – C	mm	1050	1510	1960
Przejazd portalu – D	mm	2150	2440	2940
Prześwit przedni – A	mm	1615	2120	2620
Prześwit pionowy – B	mm	700	700	700
Wysokość robocza – E	mm	600	700	750
Szerokość – G	mm	2500	3200	3660
Długość – H	mm	3250	3780	4280
Wysokość – I	mm	2550	2990	3120
Waga	kg	7000	10000	14000

Esquema prensa hidráulica serie T

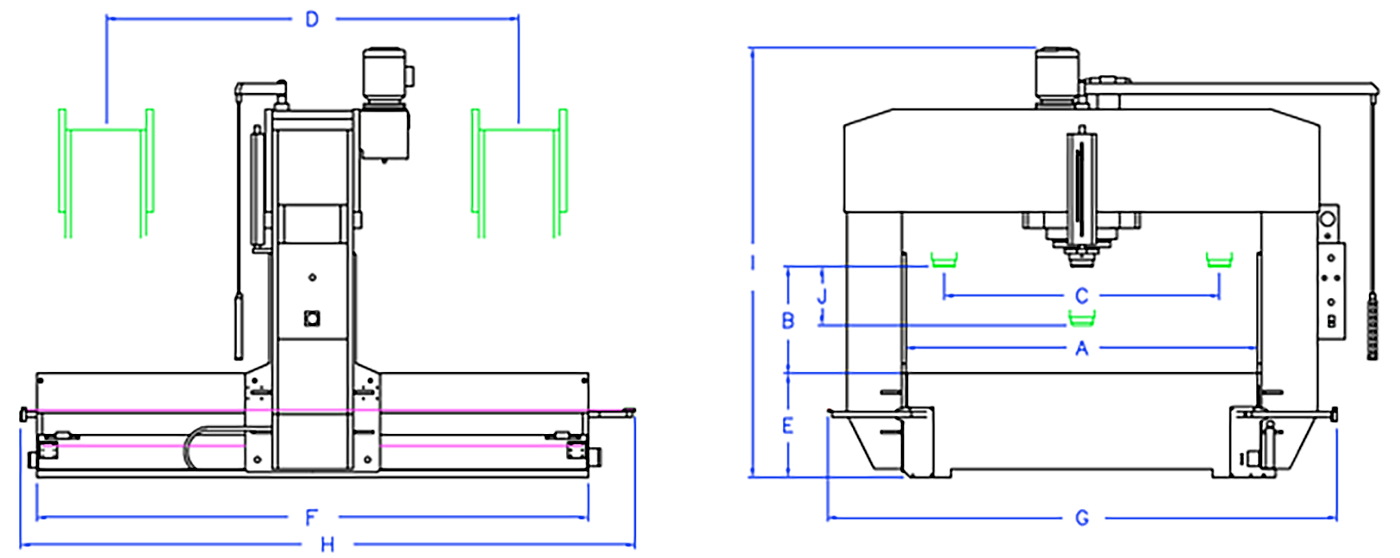

A. Światło przednie B. Światło pionowe C. Ruch głowy D. Ruch mostka E. Wysokość robocza G. Szerokość przednia/całkowita H. Długość boczna/całkowita I. Wysokość całkowita J. Skok tłoka

Wyposażenie dodatkowe

Stół pełny stalowy o wymiarach 3000×1550 dla modelu TL-150.
Stół pełny stalowy o wymiarach 3500×2040 dla modelu TL-220.
Stół pełny stalowy o wymiarach 4000×2540 dla modelu TL-300.
8 siłowników wyrzutnika zamontowanych w dolnym stole, siła 2 ton dla każdego z nich – dla TL-150.
12 siłowników wyrzutnika zamontowanych w dolnym stole, siła 2 ton dla każdego z nich – dla TL-220/300.
Przedłużka siłownika 250 mm.
Geometria dostosowana do potrzeb użytkownika

SPECJALNE PRASY HYDRAULICZNE SERII T

Model TL-400/6000 z pełnym stołem stalowym (6000x2500mm) opcjonalnie.
