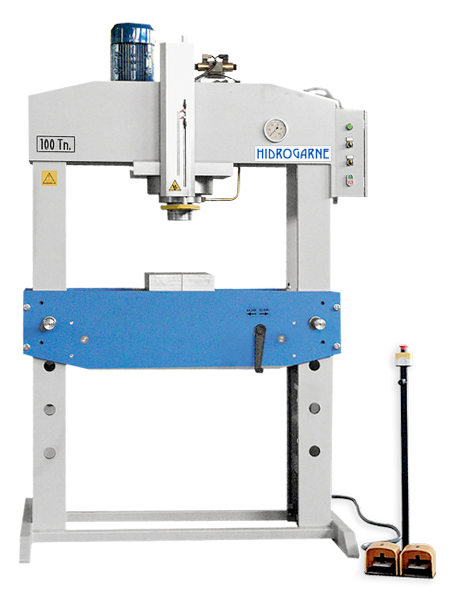

Hydrauliczne prasy dwukolumnowe z głowicą w stałym położeniu Seria D Model DM-100, standard. PRASY RAMOWE (Prasy ramowe Serii D zostały zaprojektowane w pięciu wielkościach – od 80 do 300 ton nacisku i w dwóch rodzajach – z łożem stołu podnoszonym manualnie oraz z napędzanym elektrycznie podnoszeniem łoża stołu. Przeznaczenie pras Serii D to prace takie jak: wyciskanie, wciskanie, wtłaczanie, montaż lub demontaż kół zębatych, łożysk, piast, tulei, czopów, wałów, głębokie tłoczenie, dziurkowanie, gięcie, prostowanie, itp. Najnowsza generacja pras hydraulicznych Serii D cechuje się szerokim zakresem zastosowań na co pozwala możliwość użycia narzędzi do gięcia i wytłaczania, jak również możliwość zainstalowania form czy matryc. Seria ta pracuje z ciśnieniem roboczym nie większym niż 320 bar w celu zapewnienia większej trwałości systemu hydraulicznego. Konstrukcja i stoły Prasy hydrauliczne Serii D posiadają spawaną konstrukcję składającą się z czterech stojaków z otwartym bocznym prześwitem, wykonaną w całości z certyfikowanej stali S355JR. Po zespawaniu, konstrukcja jest stabilizowana i obrabiana dla uzyskania idealnej równoległości i dokładności wykonania. Prasy te są projektowane w oparciu o Metodę Elementów Skończonych co gwarantuje wysoką precyzję oraz zachowanie najwyższych norm jakości. Seria D posiada podnoszone łoże stołu, co umożliwia ustawienie obrabianego detalu na różnych wysokościach. Pozycja łoża stołu jest zabezpieczona przy pomocy dwóch sworzni. Zawiera po cztery śruby z każdej strony dla zapewnienia solidniejszego mocowania narzędzi podczas ich użycia. System podnoszenia i opuszczania łoża stołu jest obsługiwany przez łańcuchy, przekładnię i koła prowadzące. Mechanizm przekładniowy jest umieszczony w zewnętrznej części urządzenia by cała środkowa część stołu była dostępna do pracy. W zestawie są dwa stalowe bloki zainstalowane na łożu stołu. Opcjonalnie możliwe jest zamówienie maszyny z pełnym stołem stalowym. Dostępne są dwa modele: Model DM: Łoże stołu podnoszone jest za pomocą manualnego systemu przekładniowego. Model DV: Posiada napędzany silnikiem system podnoszenia łoża stołu Siłownik i jednostka hydrauliczna Siłownik podwójnego działania z chromowym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami. Jest zakończony wymienną nakładką by zabezpieczyć końcówkę siłownika przed zużyciem. Po zdjęciu nakładki uzyskujemy dostęp do uchwytu narzędzi. Siłownik jest standardowo zabezpieczony przed obrotem a także jest wyposażony w krańcówki ze skalą milimetrową co pozwala na precyzyjne ustawienie długości skoku oraz zakresu zejścia w dół i odejścia w górę siłownika. Układ hydrauliczny posiada dwie prędkości pracy z automatycznym przełączaniem prędkości szybkiej na prędkość roboczą. Jest wyposażony w zawór dekompresji siłownika. Posiada manometr prezentujący aktualny nacisk w tonach. Instalacja elektryczna i bezpieczeństwo Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie manualnego lub półautomatycznego trybu pracy. Drugi przełącznik umożliwia wybór wysokiej lub niskiej prędkości pracy. Ruch siłownika aktywowany jest przy pomocy niskonapięciowego słupka z pedałami. Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE. Są one zamieszczone w instrukcji obsługi, która jest dostarczona wraz z maszyną. WŁAŚCIWOŚCI TECHNICZNE SERIA D DM-100 DM-150 DV-220 DV-300 Nacisk t 100 150 220 300 Moc silnika kw 4 4 5.5 7.5 Napęd łoża stołu kw – – 0.75 0.75 Prędkość robocza mm/s 3.1 2 2.2 2 Prędkość dojazdowa mm/s 9.2 9.9 9 9.9 Prędkość powrotna mm/s 14.4 15.4 16.2 14.7 Ciśnienie maksymalne bar 320 320 320 320 Skok siłownika mm 250 250 300 300 Prześwit przedni mm 1050 1050 1500 1500 Prześwit boczny mm 290 340 390 450 Max. prześwit pionowy mm 920 920 1020 1030 Prześwit łoża stołu mm 345 405 475 535 Długość mm 1600 1670 2140 2180 Szerokość mm 980 1180 1500 1500 Wysokość mm 2465 2705 3165 3300 Waga kg 1170 1875 3360 3890 Wyposażenie opcjonalne Regulator siły docisku. Zestaw narzędzi do otworów od 6 mm do 40 mm średnicy, z płytą. Zestaw narzędzi do otworów od 6 mm do 100 mm średnicy, z płytą. Zestaw narzędzi do otworów od 6 mm do 160 mm średnicy. Zestaw uchwytów do narzędzi gnących długości 415 mm wg standardu Promecam. Zestaw uchwytów do narzędzi gnących długości 1020 mm wg standardu Promecam. Zawiera dwie prowadnice boczne dla zachowania równoległości stempla i matrycy. Dolny stół stalowy z rowkami teowymi wg DIN-650. Górny stół stalowy z dwoma lub czterema prowadnicami, z rowkami teowymi wg DIN-650. Mechaniczna, precyzyjna regulacja siłownika Obsługa przy użyciu pulpitu z przyciskami dwuręcznymi z modułem bezpieczeństwa poziomu IV. PROŚBA O INFORMACJE Akceptuję Warunki prawne * Δ POBIERZ KATALOG (PDF 1.9MB)
