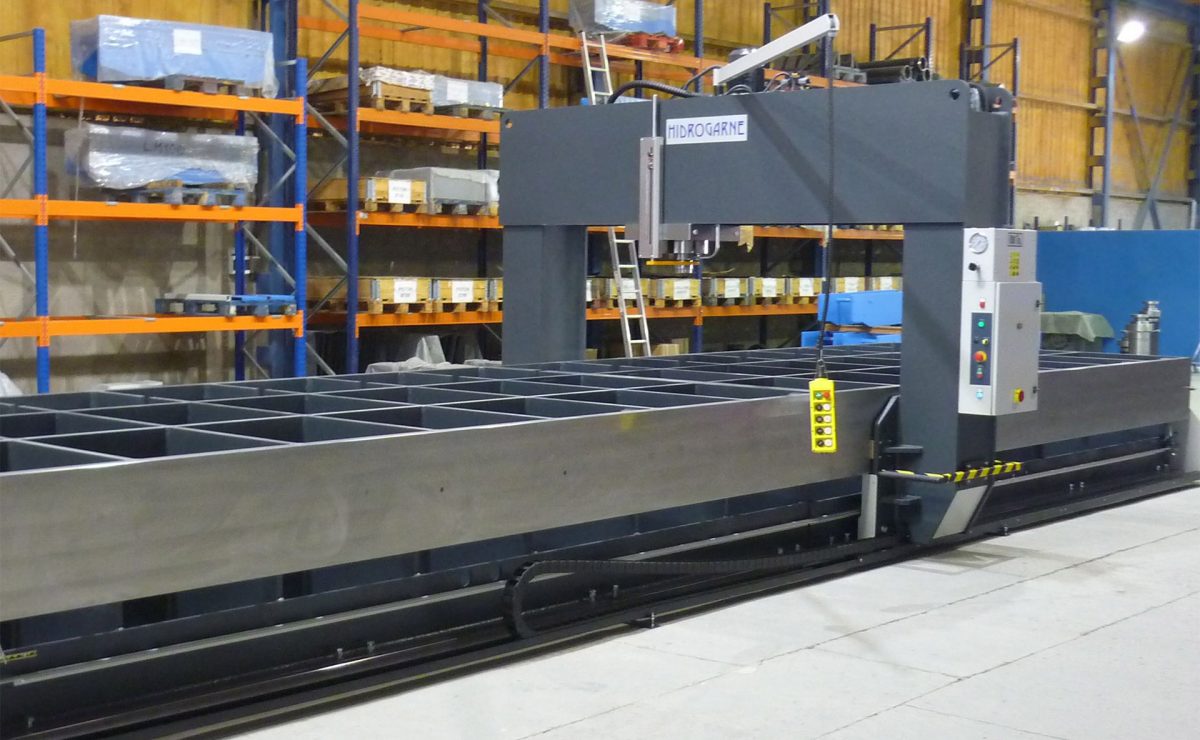

Fabricación personalizada de una prensa hidráulica HIDROGARNE mod,. TL-100/10000-E de pórtico móvil con cabezal desplazable y con una mesa de 10 m de largo

10Sep2020

Especialmente diseñada para el enderezado de estructuras electrosoldadas y chapas oxicortadas.

Como todas nuestras prensas hidráulicas de la serie T, su estructura se estabiliza y mecaniza al final del proceso de soldadura estructural, para garantizar un perfecto paralelismo y precisión.

ESTRUCTURAS Y MESAS

• Estructura electrosoldada fabricada únicamente en acero ST355JR
• Estabilizado y mecanizado al final del proceso de soldadura estructural.
• Calculado y diseñado por software finito.
• El desplazamiento longitudinal del puente, se realiza mediante inversor de frecuencia y correa dentada.
• El movimiento lateral del cabezal es motorizado.

CILINDRO Y GRUPO HIDRÁULICO

• Cilindro de doble efecto con camisa lapeada, émbolo cromado y guías antidesgaste libres de mantenimiento.
• Provisto de un pisador desmontable e intercambiable para evitar el deterioro del émbolo y mecanizado en el extremo para adaptar utillajes.
• Incorpora de serie un antigiro del cilindro y frontal milimetrado con finales de carrera para regular el recorrido del cilindro.
• Grupo hidráulico motorizado de dos velocidades con desconexión automática de la velocidad rápida.
• Incluye válvula de descompresión del cilindro.
• Con regulador de presión.
• Trabaja con una presión hidráulica inferior a los 320 BAR.

INSTALACIÓN ELÉCTRICA Y SEGURIDAD

• Cuadro eléctrico incorpora un selector que permite escoger el tipo de trabajo posición manual o semiautomática.
• Incorpora también un selector para escoger el funcionamiento en velocidad rápida de aproximación o velocidad lenta de trabajo.
• Accionamiento mediante una estación de control colgante con paro de emergencia y maniobra a bajo voltaje.
• Incluye pulsador de confirmación de maniobra.
• Se suministra con manómetro de glicerina con lectura en toneladas, aceite hidráulico y manual de instrucciones.
• Cumple y satisface todos los requisitos esenciales de seguridad y de salud según la normativa CE.

CARACTERÍSTICAS TÉCNICAS

• Potencia: 100tn
• Potencia motor: 4 KW
• Potencia del motor de cabezal deslizante: 0.37 KW
• Potencia del motor de bastidor deslizante: 0.75 KW
• Carrera del pistón: 450 mm
• Presión máxima: 320 bar
• Velocidad de aproximación: 9.2 mm/s
• Velocidad de trabajo: 3 mm/s
• Velocidad de retorno: 14.4 mm/s
• Luz frontal: 2.620 mm
• Medidas mesa: 10.000 X 2.545 mm
• Luz máxima vertical (con mesa) : 600 mm
• Desplazamiento del cabezal: 2.120 mm
• Desplazamiento del puente: 9.140 mm
• Altura de trabajo: 900 mm
• Longitud total: 10.200 mm
• Ancho total: 3.660 mm
• Alto total: 2.900 mm
• Peso aproximado: 26.000 Kg
