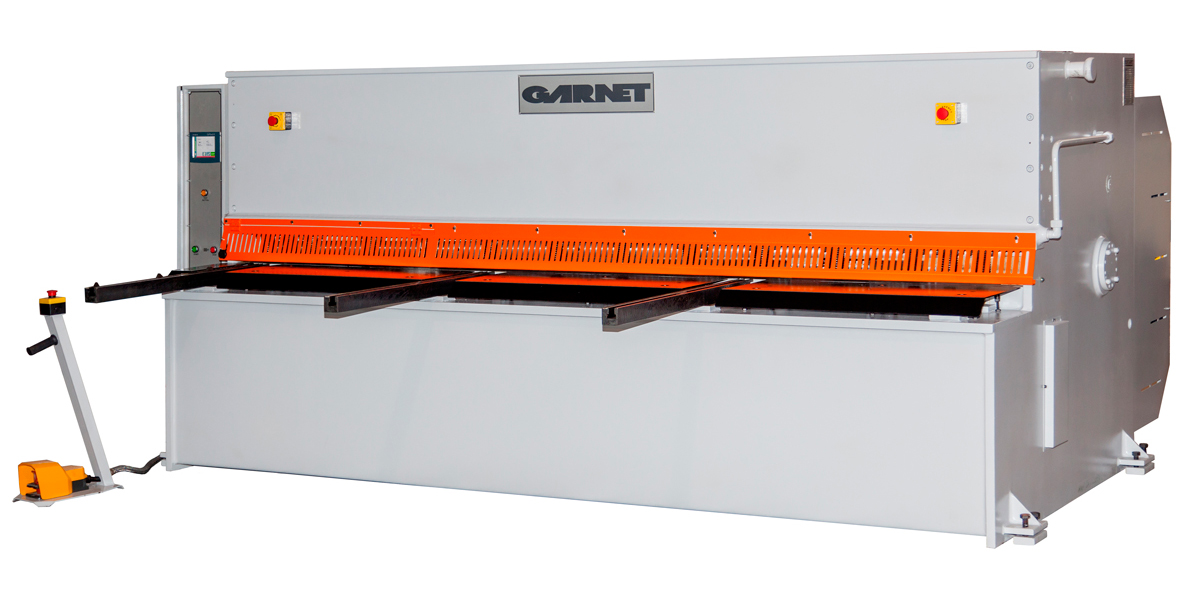

• Cizallas hidráulicas HIDROGARNE de corte pendular GPR-3006

    Cizalla hidráulica HIDROGARNE GPR-3006

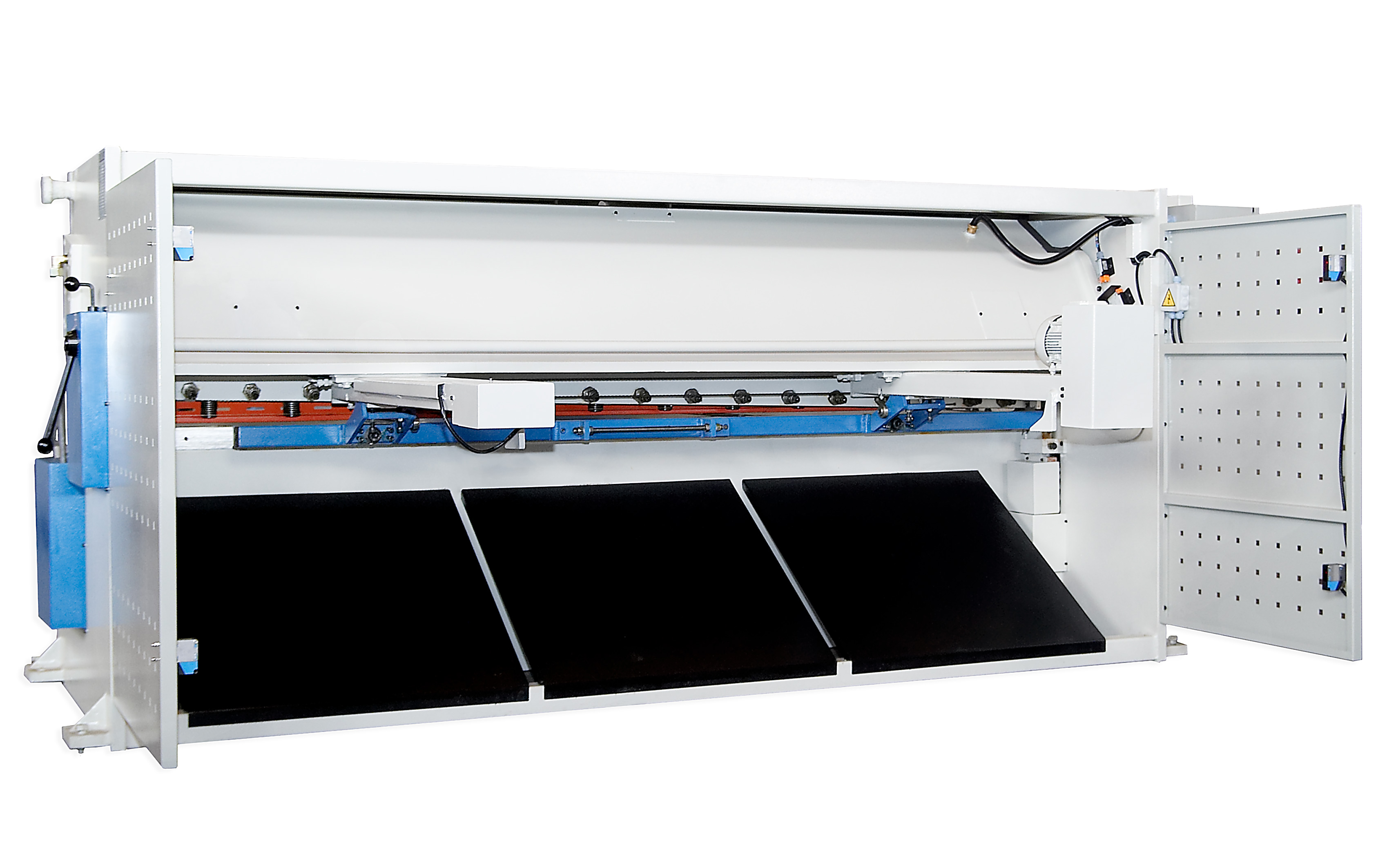

  • Vista posterior - cizalla hidraulica GPR

    Vista posterior

Cizallas hidráulicas de corte pendular

Las cizallas pendulares GPR son máquinas de gran robustez construidas en acero de alta calidad con bastidor monobloque estabilizado y mecanizado después de la soldadura.

Han sido diseñadas con el mínimo ángulo entre cuchillas para evitar, al máximo posible, reviramientos y deformaciones durante el corte.

Cumplen y satisfacen totos los requisitos esenciales de seguridad y salud según la normativa CE.

Nuestro sistema pendular al tener menos partes móviles ofrece mayor fiabilidad, menor desgaste y más precisión con el mínimo mantenimiento.

Incorporan de serie el CNC Cybelec CybTouch 8 que permite de una forma fácil y cómoda la regulación de la longitud de corte, el ajuste automático para el reglaje de las cuchillas y el posicionamiento del tope trasero con una precisión de ± 0,1 mm.

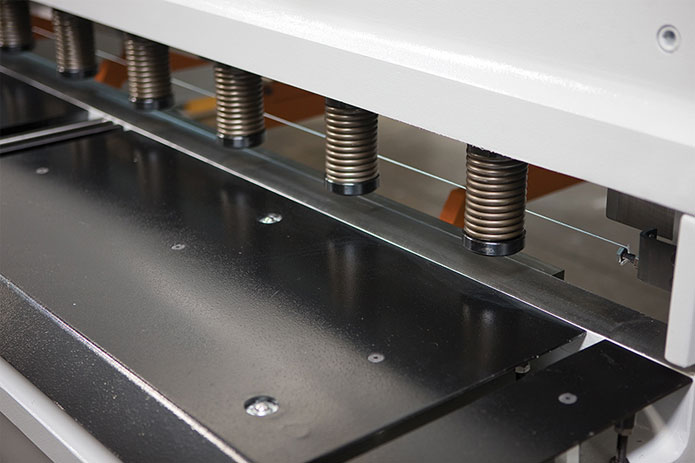

Pisadores hidráulicos con base de poliamida para evitar el deslizamiento y autoregulables en presión para evitar las huellas que se puedan provocar durante el corte.

Cuchilla superior de dos caras e inferior de cuatro caras preparadas para el corte de acero inoxidable.

Grupo hidráulico Bosch-Rexroth compacto, de fácil acceso y silencioso.

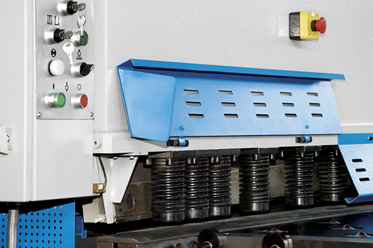

Cilindros hidráulicos de doble efecto.

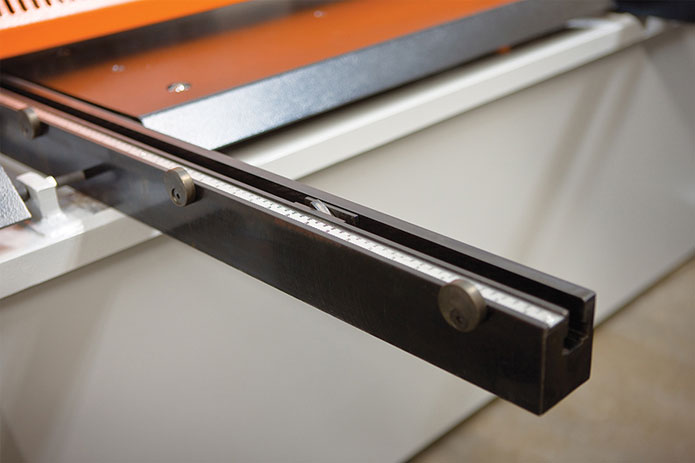

Mesa delantera equipada con bolas de trasporte para facilitar el posicionamiento y evitar rozaduras en chapas de acero inoxidable, escuadra lateral izquierda y brazos de soporte milimetrados con topes escamoteables de 1000 mm cada uno.

  • Tope trasero motorizado con una carrera de 1000 mm.
  • Desplazamiento por husillo a bolas con barra guía.
  • Lectura digital por encoder.
  • Transmisiones por correas y poleas dentadas.
  • Escamoteable al final de su carrera para facilitar el corte de chapas de mayor longitud.

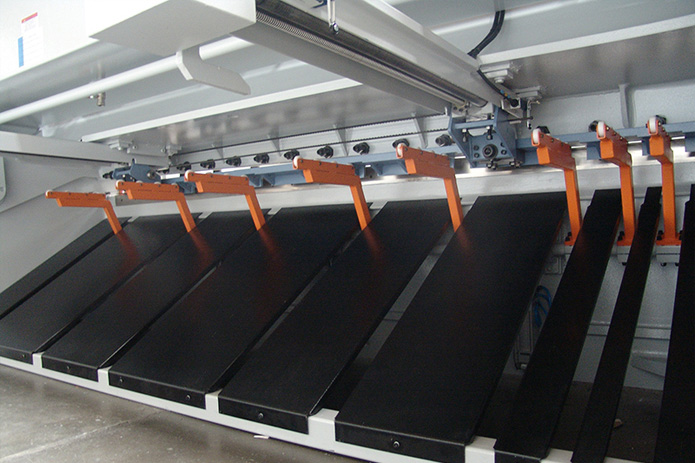

  • Rampa trasera para facilitar la expulsión de la chapa.
  • Protecciones laterales y frontales.
  • Células fotoeléctricas de seguridad en las protecciones traseras.

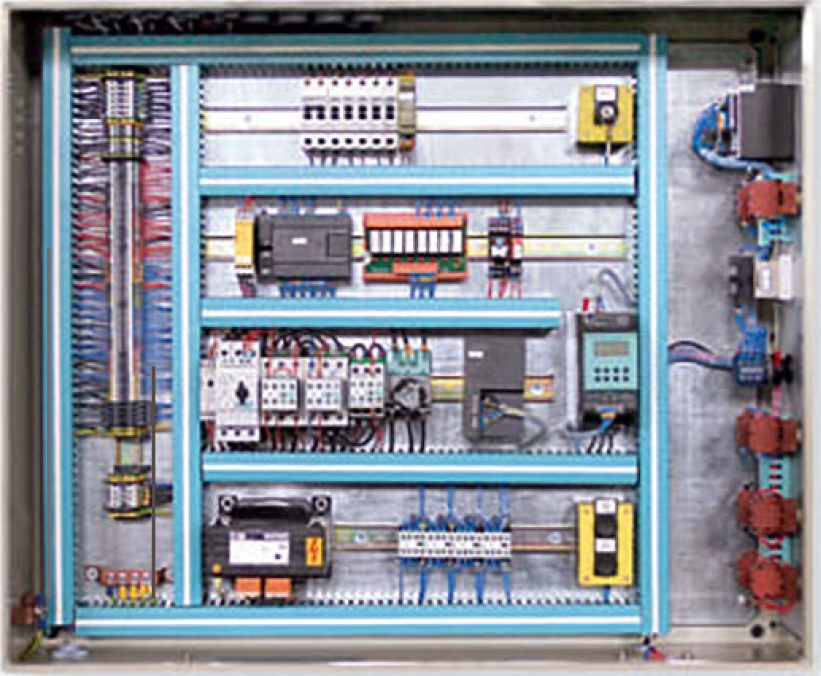

Cuadro eléctrico y panel de mando

El panel de mando incluye:

  • CNC Cybelec CybTouch 8 para el posicionamiento del tope trasero con unaprecisión de ± 0.1 mm.
  • Pulsador luminoso de puesta enservicio y rearme.
  • Pulsador luminoso de conexión motor-bomba.
  • Pulsador luminoso de paro motor-bomba.

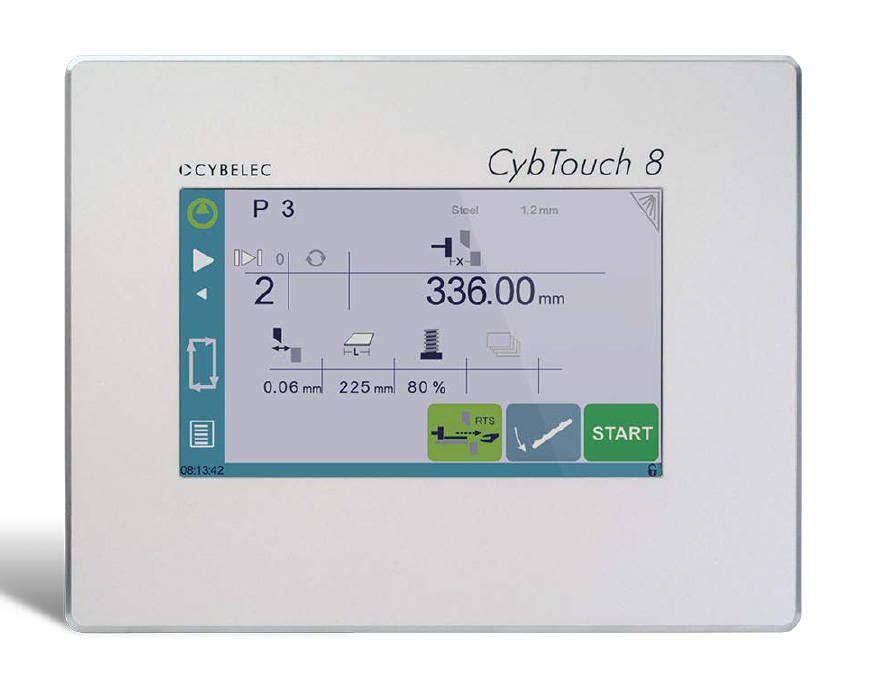

El CNC Cybelec Cyb Touch 8 tiene una pantalla táctil intuitiva y de colores vivos y una alta integración de funciones. Gracias a su interfaz de software táctil interactiva con teclas grandes, ayuda en línea y muchas otras funciones automáticas que guían constantemente al operador.

El CybTouch 8 PS está integrado un panel aerodinámico orientable. Permite la regulación de la longitud de corte y el ajuste automático para el reglaje de las cuchillas.

Todos las componentes del cuadro eléctrico y panel de mando son Schneider o Siemens.

Características

Modelo GPR 2606 GPR 3006 GPR 4006 GPR 3008
Longitud de corte mm 2600 3100 4100 3100
Capacidad de corte 45Kg/mm2 mm 6 6 6 8
Capacidad de corte 70Kg/mm2 mm 4 4 4 5
Ángulo de corte º 1.2 1.2 1.2 1.5
Golpes por minuto 24 20 15 16
Número de pisadores 12 14 18 14
Motor principal Kw 15 15 15 15
Motor tope Nm 0.75 0.75 0.75 0.75
Ajuste cuchillas mínimo-máximo mm 0.05-0.8 0.05-0.8 0.05-0.8 0.05-1
Longitud tope mm 1000 1000 1000 1000
Velocidad tope mm/s 110 110 110 110
Escote mm
Longitud mesa  A mm 2900 3400 4430 3435
Longitud total  B mm 3500 4000 5000 4025
Ancho transporte  D mm 2100 2100 2100 2100
Ancho total  E mm 3010 3010 3010 3040
Altura de trabajo  F mm 800 800 800 800
Altura total  H mm 1640 1640 1650 1700
Peso Kg 5100 5500 7900 6800

crokis cizalla hidraulica GPR

Accesorios opcionales

  • Cuenta golpes.
  • Goniómetro.
  • Soporte trasero neumático.
  • Línea de corte láser.
  • Escuadra y brazos de soporte delanteros con longitud especial.
