TL-150NC STANDARD

PRESSES HYDRAULIQUES À PORTIQUE MOBILE AVEC TÊTE MOBILE

Nous avons conçu les presses hydrauliques motorisées à portique mobile avec tête mobile de la série T/NC avec une gamme de trois puissances différentes allant de 150 à 300 tonnes.

Conçues spécialement pour le redressage de structures électrosoudées et de plaques découpées au chalumeau.

Leur conception facilite le chargement et le déchargement de pièces, de plaques ou de structures de grand volume. Elle permet d’accéder aux différents points de pressage sans avoir à déplacer la pièce grâce au déplacement latéral du cylindre et au déplacement longitudinal du pont.

Elles fonctionnent avec une pression hydraulique inférieure à 320 BAR pour garantir une plus grande durabilité de tout le système hydraulique.

STRUCTURE ET TABLES

Les presses hydrauliques de la série T/NC se composent d’une structure électrosoudée fabriquée exclusivement en acier S355JR. Elle est stabilisée et usinée à la fin du processus de soudage pour garantir un parfait parallélisme et une précision. Calculée et conçue avec un logiciel par éléments finis. Avec tout cela, nous garantissons toujours nos normes élevées de précision et de qualité.

Le déplacement longitudinal du pont se fait par variateur de fréquence et est entraîné par une courroie dentée. Le déplacement latéral de la tête est motorisé et, dans les modèles de 220 et 300 tonnes, est contrôlé par un variateur de fréquence.

CYLINDRE ET GROUPE HYDRAULIQUE

Cylindre à double effet avec tube honé, piston chromé et guides résistants à l’usure sans entretien. Il est équipé d’un presseur amovible et interchangeable pour éviter la détérioration du piston et usiné à l’extrémité pour adapter les outillages.

Groupe hydraulique motorisé à deux vitesses avec déconnexion automatique de la vitesse rapide. Comprend une valve de décompression du cylindre.

INSTALLATION ÉLECTRIQUE ET SÉCURITÉ

Il comprend de série un PLC de sécurité SIEMENS mod. SIMATIC S7 1200 et un écran tactile de 4” mod. MTP-400 situé en haut de la pédale électrique. Il permet de programmer le mode de fonctionnement en semi-automatique et automatique, la puissance, la course et le temps de maintien du cylindre supérieur. Il a une capacité de stockage de 99 recettes, dans chaque recette tous les valeurs précédentes peuvent être programmées.

La commande s’effectue au moyen d’un boîtier de radiocommande. Il comprend un double bouton pour monter ou descendre à vitesse lente et un double bouton pour monter ou descendre à vitesse rapide. Inclut un arrêt d’urgence et un bouton de confirmation de manœuvre.

Pour garantir la sécurité, elles intègrent un dispositif de bord sensible de sécurité installé au bas des colonnes du pont.

Elles répondent et satisfont à toutes les exigences essentielles de sécurité et de santé selon la réglementation CE.

Elles sont fournies avec un manuel d’instructions.

CARACTÉRISTIQUES

Modèle TL-150/NC TL-220/NC TL-300/NC
Puissance t 150 220 300
Puissance moteur kw 4 5.5 7.5
Vitesse de travail mm/s 2 2.2 2
Vitesse d’approche mm/s 9.9 9 9.9
Vitesse de retour mm/s 15.4 16.2 14.7
Pression maximale bar 315 315 315
Course du piston J mm 450 450 450
Table inférieure mm 1550×3000 2045×3500 2545×4000
Déplacement de la tête C mm 1100 1550 2000
Déplacement du pont D mm 2150 2500 3000
Lumière frontale – A mm 1615 2060 2560
Lumière verticale – B mm 700 700 700
Hauteur de travail– E mm 600 700 750
Frontal total – G mm 2520 3430 3930
Latéral total– H mm 3260 3860 4360
Hauteur totale – I mm 2550 2900 3100
Poids kg 6500 9400 13400

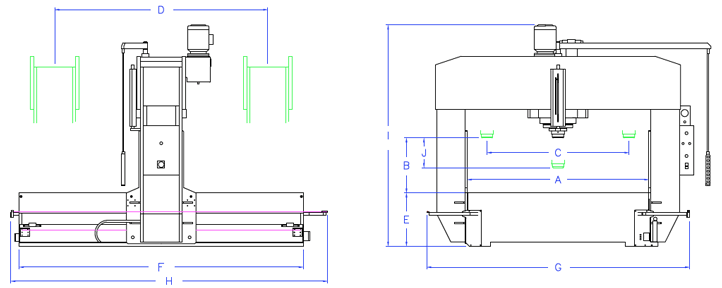

A. Dégagement frontale B. Dégagement vertical maximum C. Déplacement de la tête D. Déplacement du pont E. Hauteur de travail G. Largeur totale H. Profondeur totale I. Hauteur totale J. Course du piston

ACCESSOIRES OPTIONNELS

  • Table inférieure de 3 000 x 1 550 x 75 mm pour TL-150NC
  • Table inférieure de 3 500 x 2 040 x 85 mm pour TL-220NC
  • Table inférieure de 4 000 x 2 540 x 95 mm pour TL-300NC
  • 8 vérins éjecteurs installés sur la table inférieure, puissance 2 tonnes chacun, pour TL-150NC
  • 12 vérins éjecteurs installés sur la table inférieure, puissance 2 tonnes chacun, pour TL-220/300NC
  • Rallonge de cylindre de 250 mm
  • Industrie 4.0
  • Routeur pour accès à distance
  • Géométrie adaptée à vos besoins
