TECNOLOGÍA DE NUEVA GENERACIÓN  /  CONSUMO DE ENERGÍA EFICIENTE

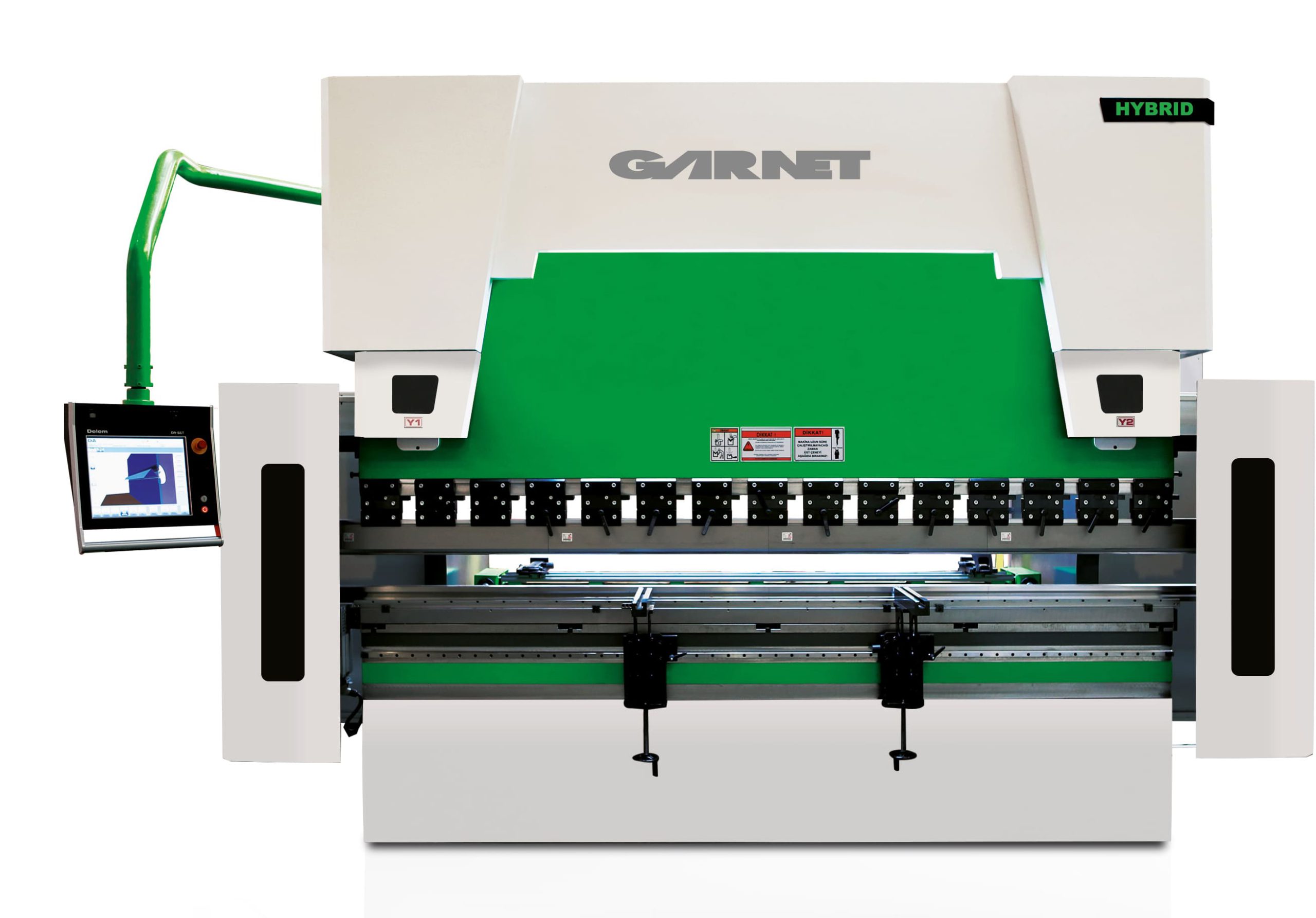

  • Plegadora hidráulica HIDROGARNE EPR HYBRID

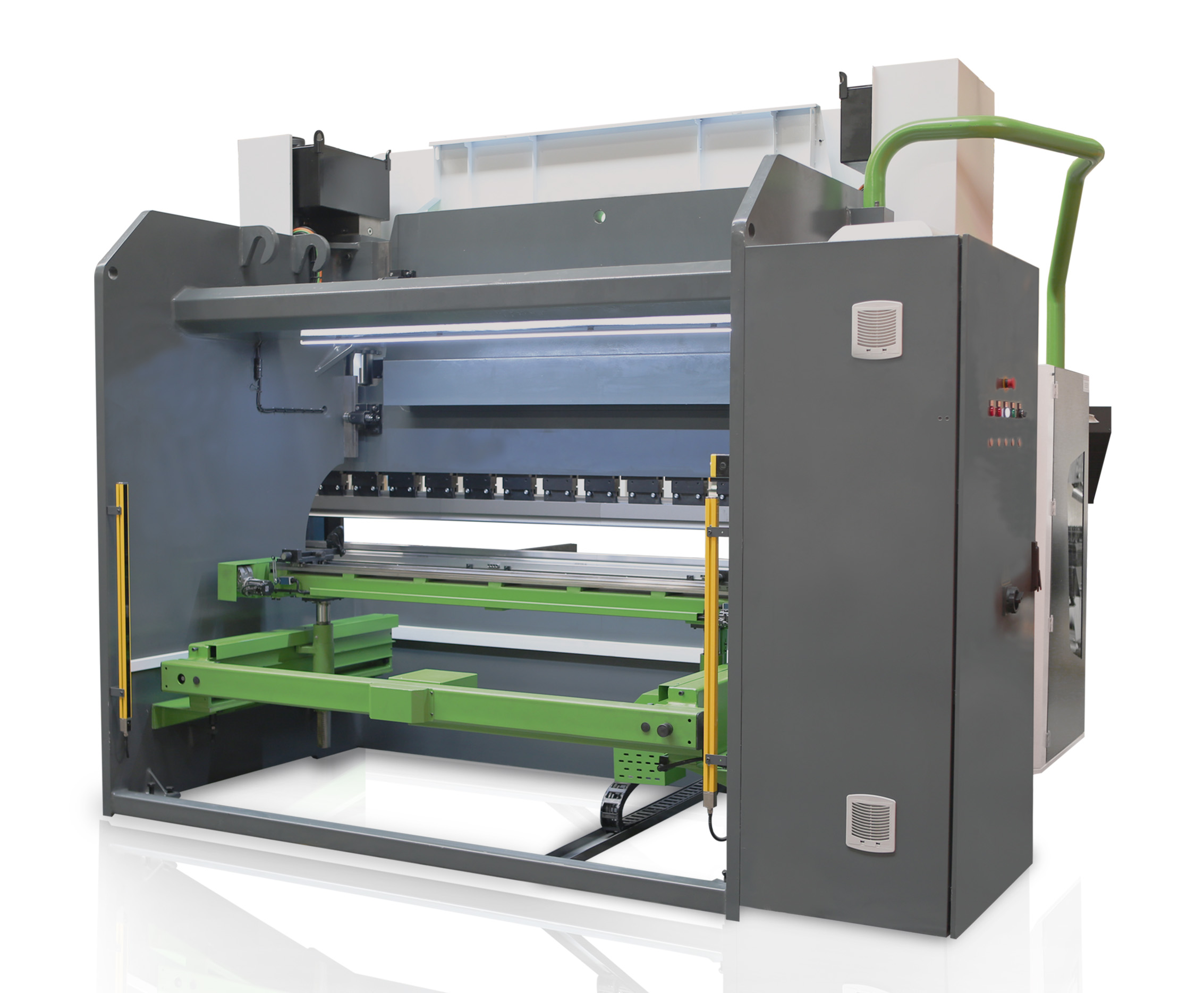

  • Vista posterior

Las plegadoras servo-hidráulicas EPR HYBRID de última generación responden a las máximas exigencias de precisión y fiabilidad. Los modelos EPR HYDRID son plegadoras de 7 ejes equipadas con un CNC CYBELEC 3D mod. CybTouch 19 o CNC DELEM 3D mod. 69T CW. Han sido diseñados para satisfacer las máximas exigencias en plegado.

Se pueden instalar desde 7 hasta 14 ejes, admiten sincronización para trabajos con robótica y periféricos mediante interfaz, permiten conexión Ethernet con la oficina técnica y reparación on-line por modem preinstalado. Cumplen con los parámetros de la Industria 4.0.

BAJO CONSUMO DE ENERGÍA

El sistema hidráulico de circuito cerrado tiene un bajo consumo de energía. Al mismo tiempo, es respetuoso con el medio ambiente con un consumo medio de aceite de 34,5 l.

BAJO COSTE OPERATIVO

El coste operativo de las plegadoras servo hidráulicas es mínimo debido al bajo consumo de energía. Este sistema genera al usuario una alta eficiencia con un bajo coste operativo.

SISTEMA HIDRÁULICO

  • Incorpora un sistema hidráulico de circuito cerrado, tiene un mantenimiento muy inferior en comparación con los sistemas hidráulicos tradicionales.
  • Alta velocidad: reduce el tiempo de ciclo, aumenta el rendimiento 30%.
  • Precisión de posición ejes “Y” 0.005 mm.
  • Nivel sonoro 60dB.
  • Temperatura de trabajo inferior a 40° C.
  • Sistema compacto de motor-servo, bomba, válvulas y tanque de aceite.
  • Protección del medio ambiente mediante un ahorro de energía del 70%.
  • Coste de reparaciones reducido. inferior en comparación con los sistemas hidráulicos tradicionales.

EQUIPAMIENTO ESTANDAR

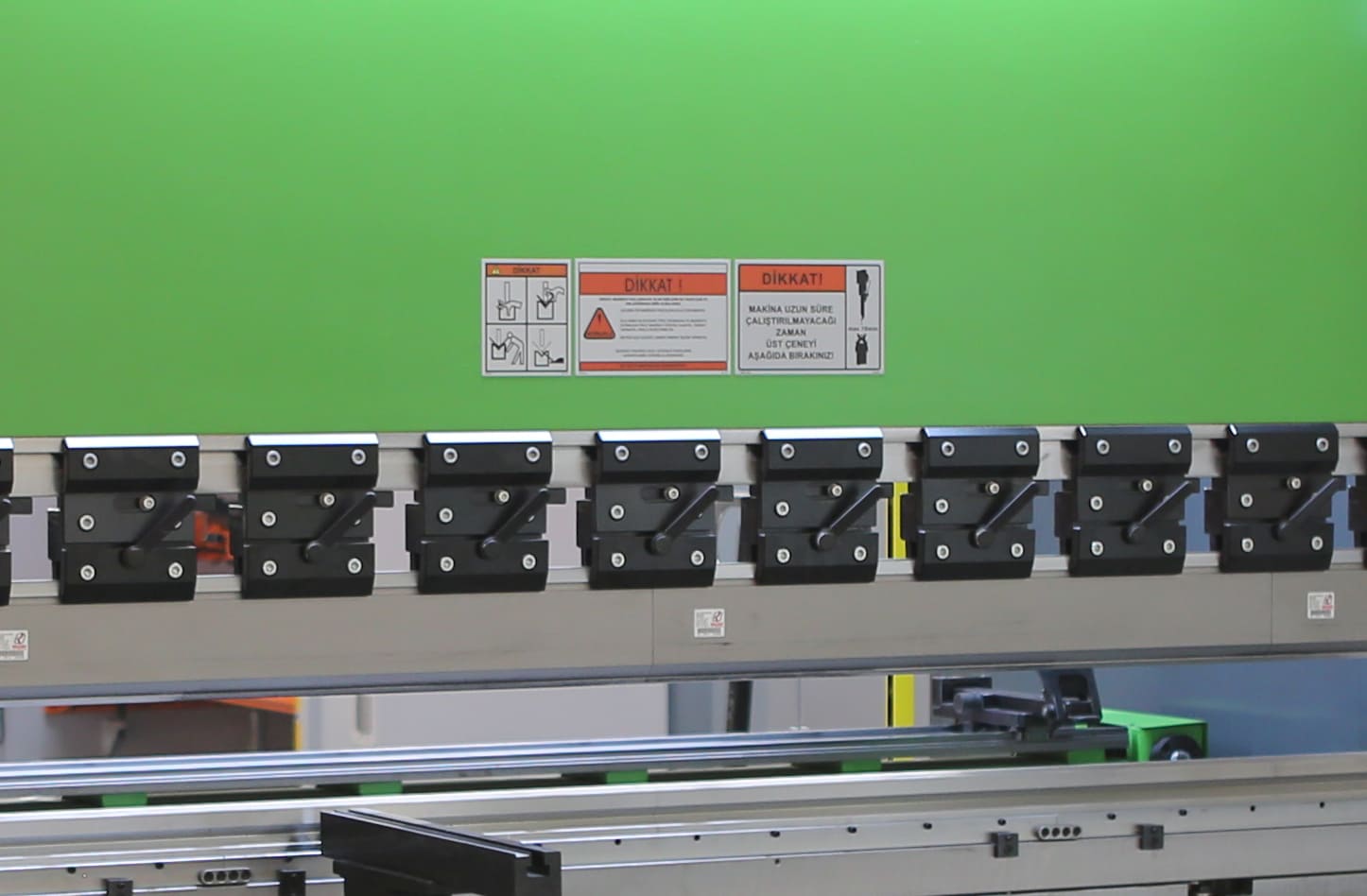

Porta punzón de amarre rápido por mordazas intermedias con cuñas anti-flexión. Sistema de amarre Promecam.

2 soportes delanteros con ranuras en “T” con topes milimetrados escamoteables y desplazables por guías tipo INA.

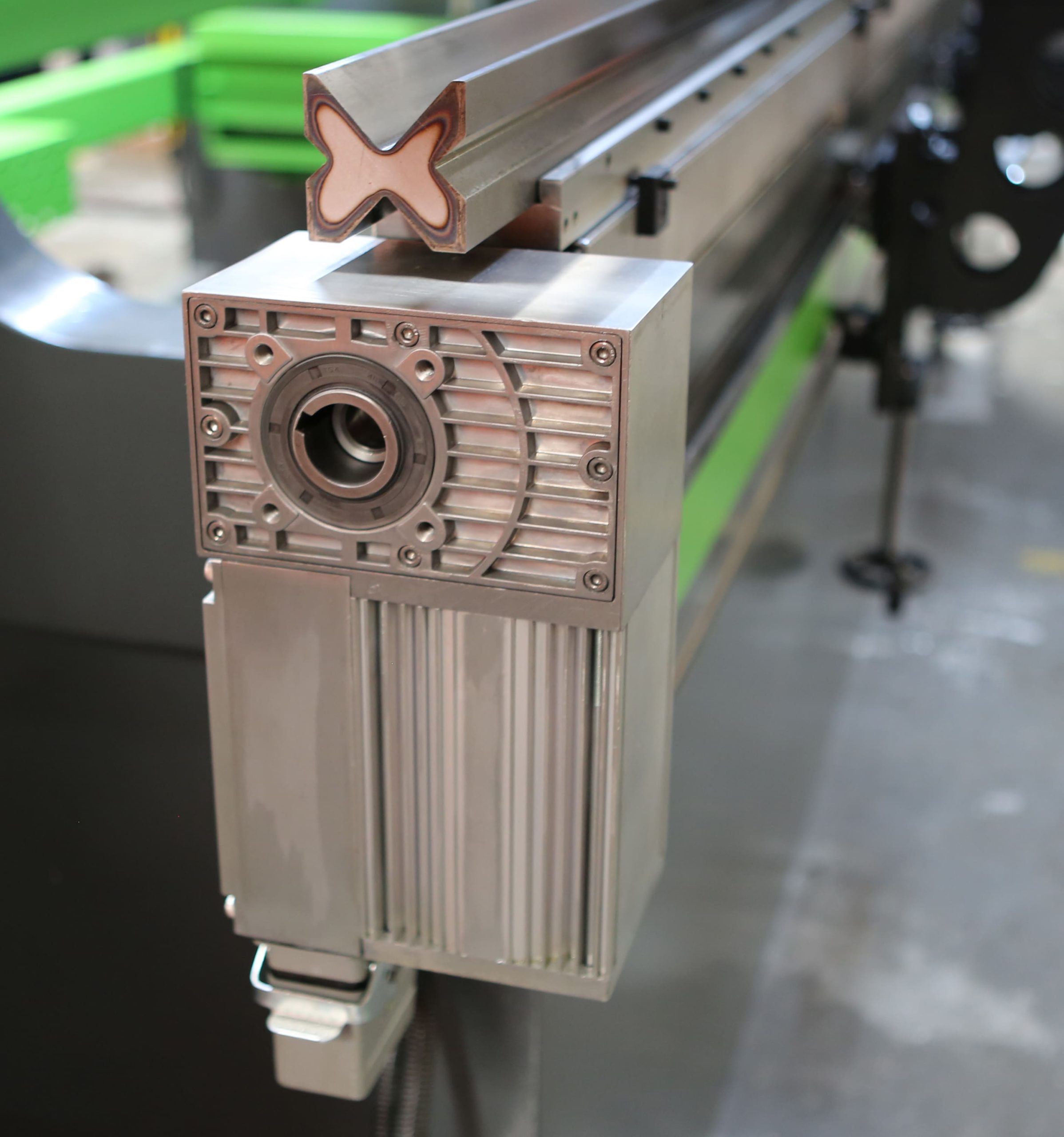

Mesa motorizada anti-flexión.

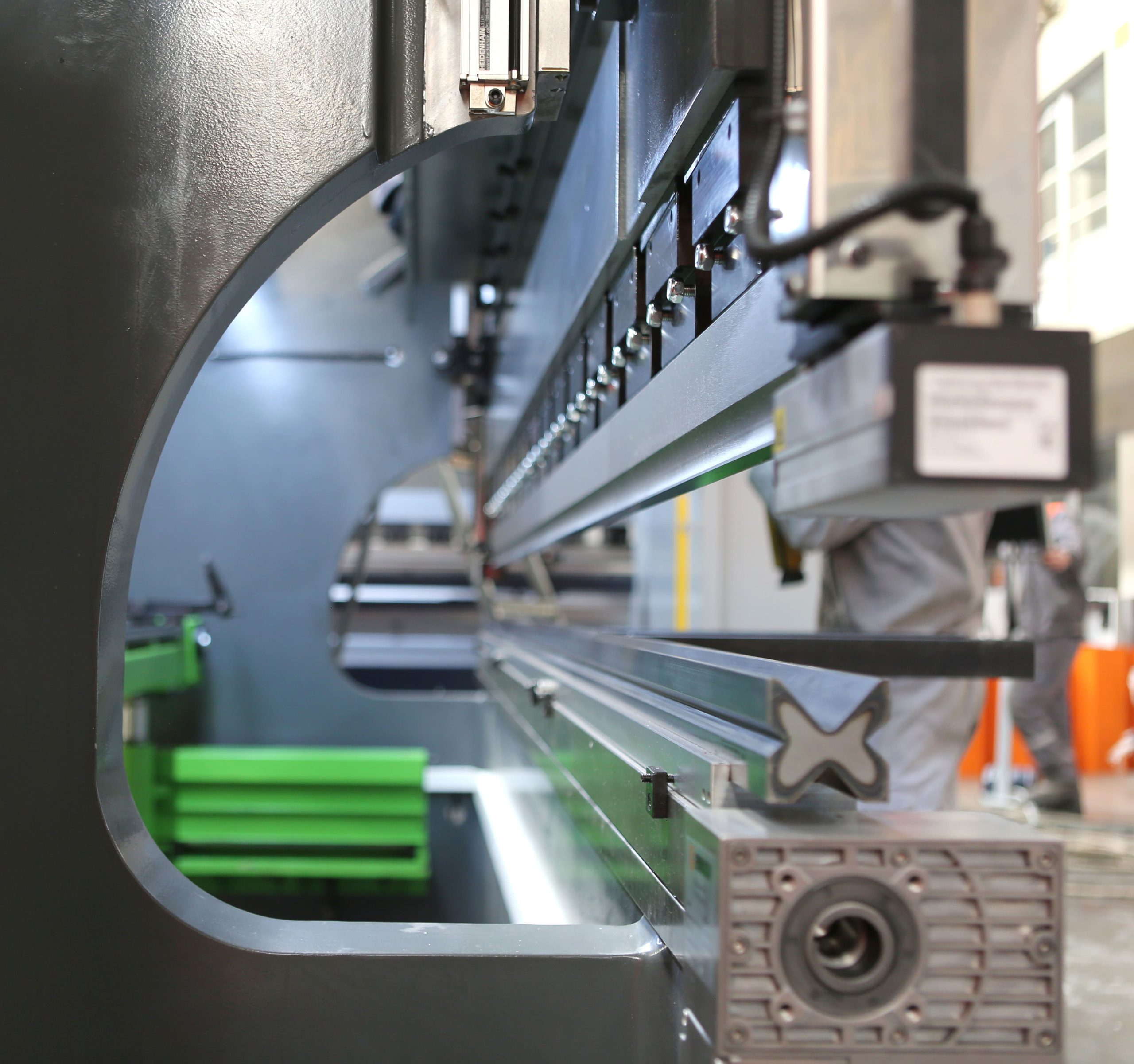

Incorporan de serie un escote de 410 mm.

Sistema de seguridad en la zona de plegado mediante laser Akas de tres puntos configurables.

Protecciones de seguridad laterales y traseras.

Cumplen las normativas de seguridad de la CE.

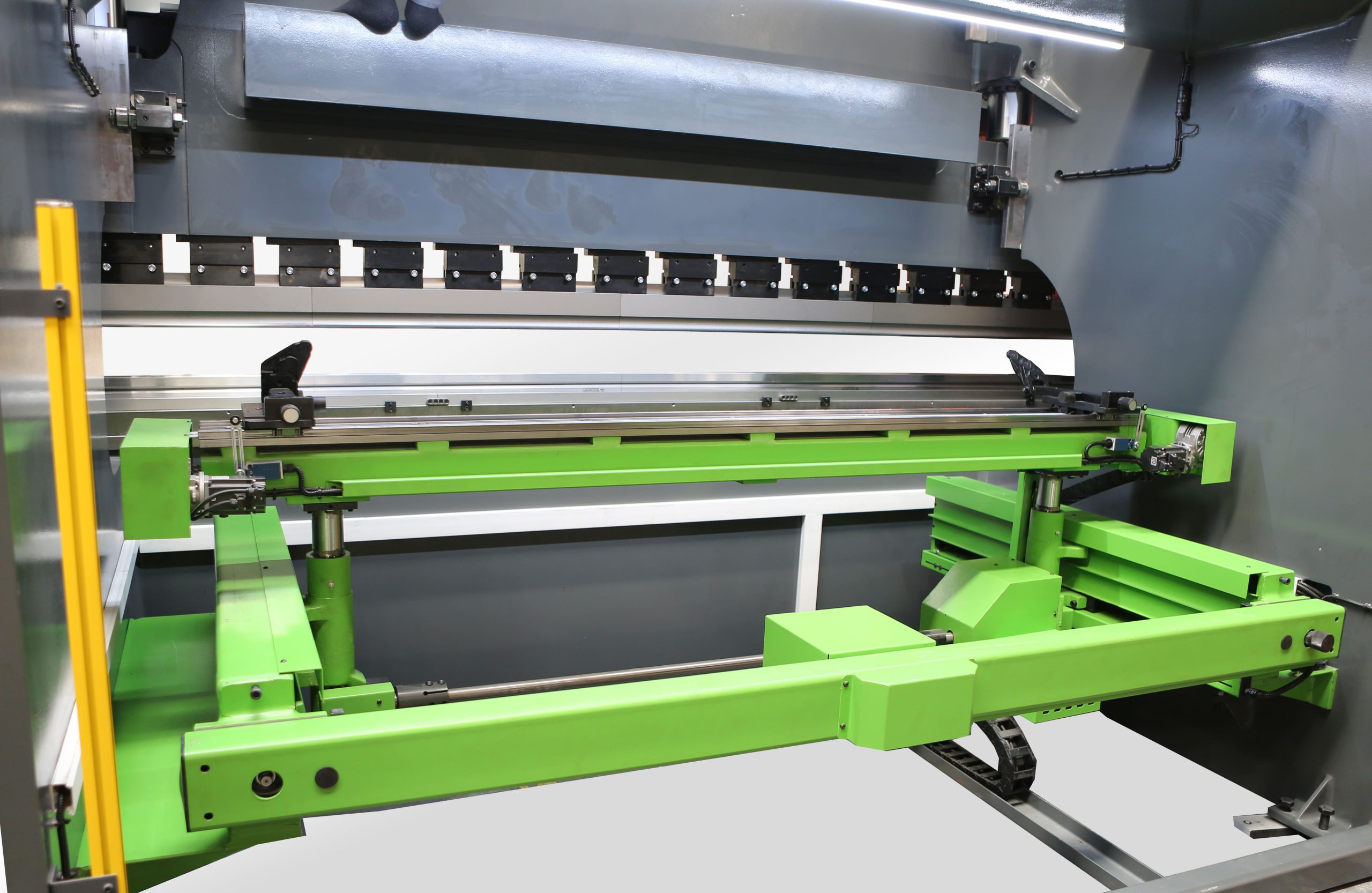

TOPE TRASERO

Tope trasero con múltiples estaciones de apoyo preprogramadas y 4 ejes controlados (X, R, Z1, Z2).

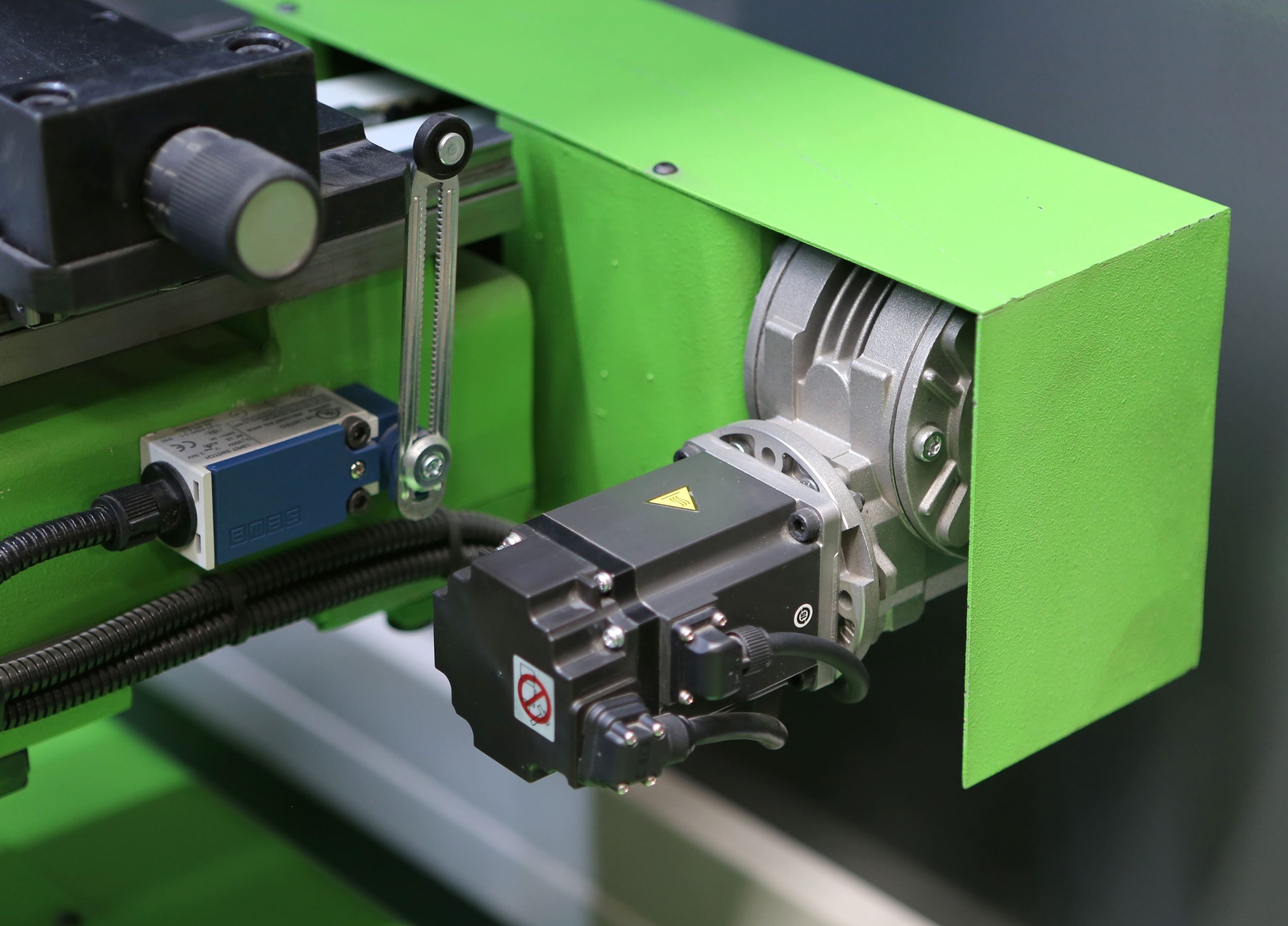

Para los movimientos de los ejes del tope trasero lleva instalados servomotores que conjuntamente con los husillos de bolas y las guías prismáticas tipo INA se desplazan gran con precisión y rapidez.

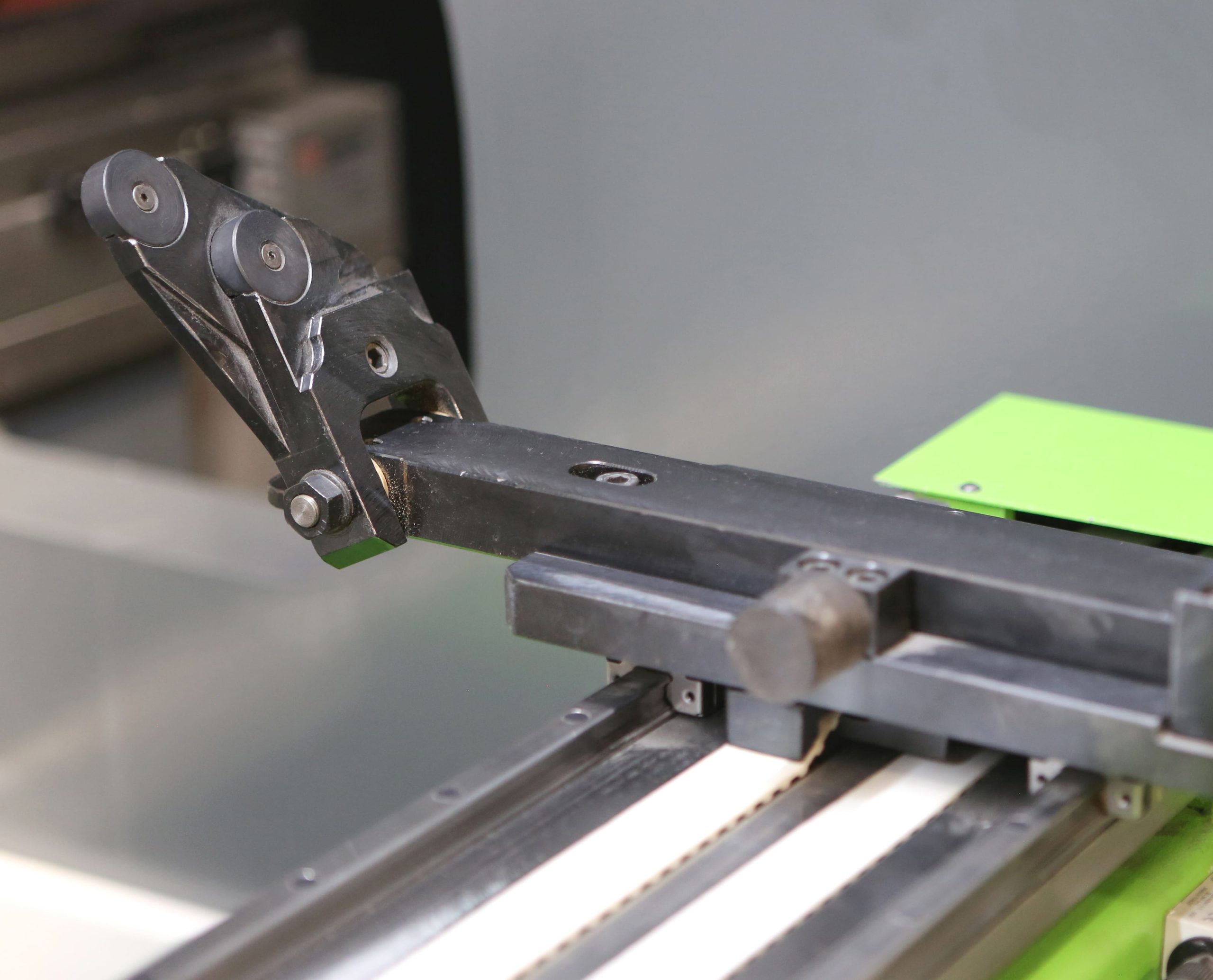

Topes escamoteables para evitar colisiones en plegados «Z» inversos

ACCESORIOS OPCIONALES

  • Tope trasero de 5 ó 6 ejes
  • Sistema de medición de ángulos por láser
  • Sistema neumático de porta útiles superior.
  • Sistema hidráulico de porta útiles superior e inferior
  • Brazos de acompañamiento de chapa automáticos controlados por el CNC (ejes AP3+AP4)
  • Escote especial.
  • Útiles superiores e inferiores especiales
  • Opciones de software CNC para PC.
  • Armario de almacenamiento de útiles.

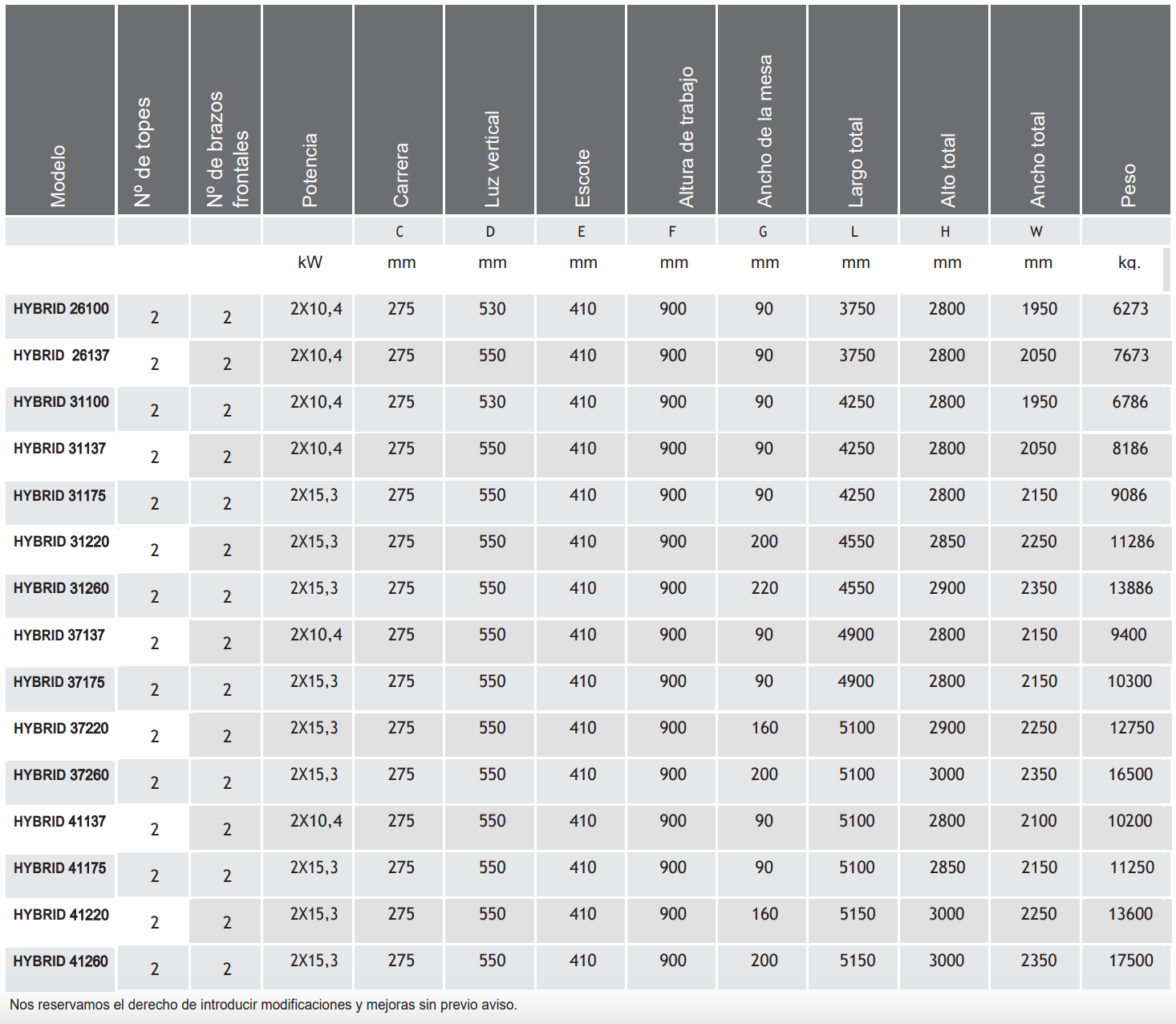

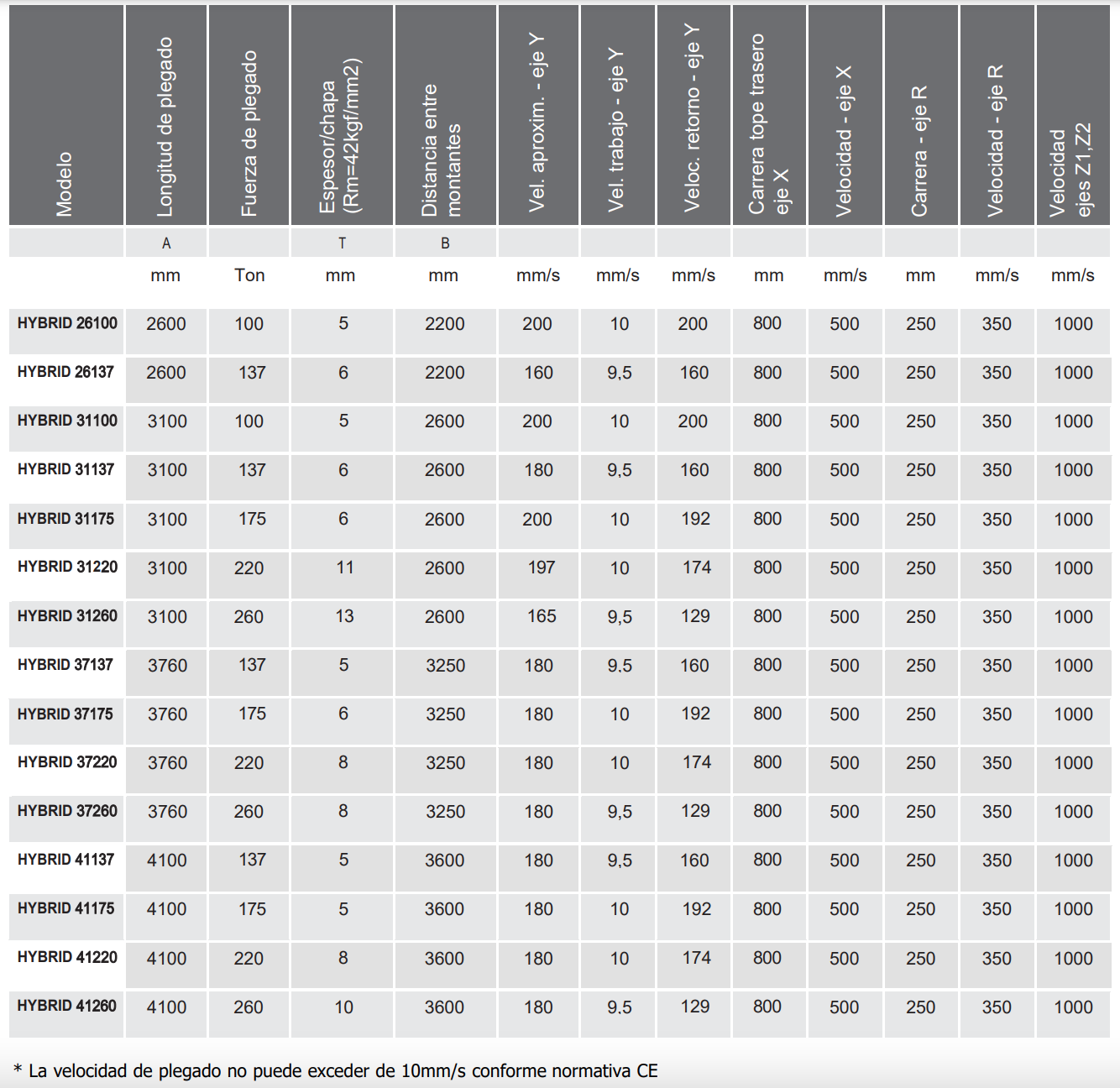

CARACTERÍSTICAS TÉCNICAS





    Solicitar información
