FABRICACIÓN PERSONALIZADA DE UNA PRENSA HIDRÁULICA CON 4 COLUMNAS

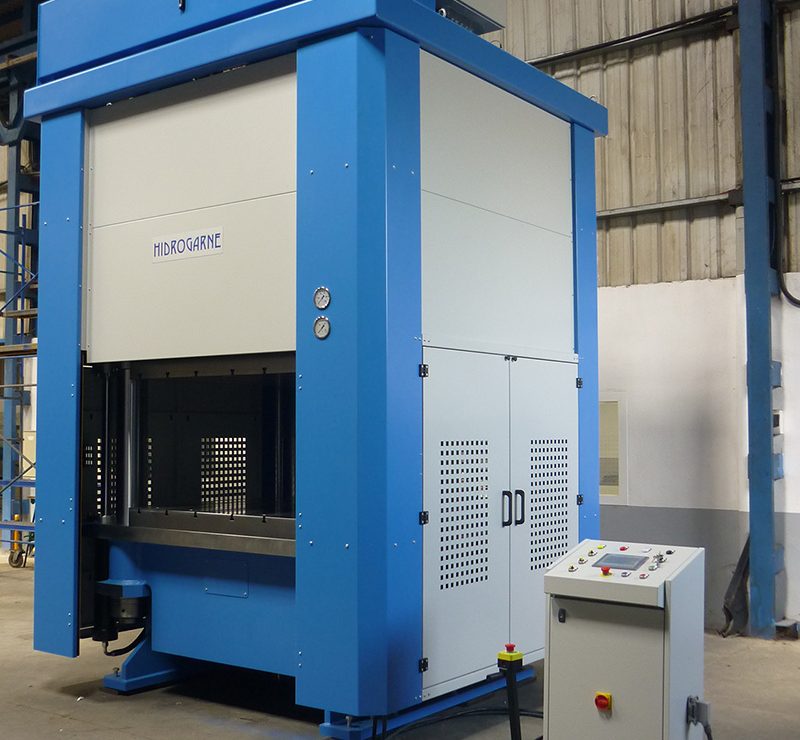

Prensa hidráulica HIDROGARNE mod. MV-800 E de cuatro columnas con una potencia de 800 Tn. Especialmente diseñada para trabajos de embutición y corte.

Estructura y mesas

  • Consta de tres bloques electrosoldados fabricados exclusivamente en acero S355JR.
  • Está estabilizada y mecanizada al final del proceso de soldadura para garantizar un perfecto paralelismo y precisión.
  • Calculada y diseñada con software por elementos finitos.
  • Está provista de una mesa superior y una mesa inferior de acero C45E mecanizadas con 6 ranuras DIN-650.
  • Garantizamos una mínima fricción en el desplazamiento vertical de la mesa superior mediante la instalación de casquillos de bronce aleado con carga de grafito y un perfecto paralelismo mediante cuatro columnas cilíndricas cromadas y rectificadas fabricadas en acero C45E.
  • En la mesa inferior tiene instalado un cojín hidráulico de 250 Tn con superficie útil de 750 x 750 mm.
  • Pupitre de control mediante NC Siemens KT-700 TOUCH para la regulación del recorrido de la mesa superior, los cambios de velocidad, presión de trabajo y la regulación del cojín hidráulico en carrera y presión.
  • Incorpora un PLC SIEMENS S-7 que permite la programación de 300 memorias.

Cilindro y grupo hidráulico

  • El cilindro es de simple efecto con camisa lapeada, émbolo cromado y guias antidesgaste.
  • El grupo hidráulico está instalado en su totalidad en la parte superior de la prensa.
  • El grupo hidráulico incorpora bomba hidráulica silenciosa marca Denison y refrigerador aire aceite.
  • Incluye:
    • sistema de descompresión,
    • válvulas de solenoide de presión,
    • válvulas de prellenado,
    • válvula de comunicación,
    • válvula de retención,
    • válvula de alivio de presión
    • válvula anticaída.
  • Cuatro cilindros laterales instalados para la compensación del Ariete durante el corte y válvula Antiariete

Instalación eléctrica y seguridad

  • El cuadro eléctrico incorpora un selector que permite escoger el tipo de trabajo que queremos realizar en posición manual “Ajustes” o ciclo automático “producción”.
  • El accionamiento de la máquina es mediante pedales eléctricos de bajo voltaje.
  • Para garantizar la seguridad incorporan barreras fotoeléctricas de nivel IV situadas en el área frontal de trabajo, dos protecciones laterales fijas y una protección practicable con detector magnético de desconexión situado en la parte trasera.

Características técnicas

  • Potencia 800 TN
  • Potencia motor 22 Kw
  • Presión máxima 265 bar
  • Luz vertical máxima 800 mm
  • Luz vertical mínima 300 mm
  • Carrera cilindro 500 mm
  • Distancia entre columnas 1.500 x 1.500 mm
  • Mesas 1.500 x 2.000 mm
  • Diámetro columnas 250 mm
  • Velocidad aproximación 70 mm/s.
  • Velocidad trabajo variable 6-2 mm/s.
  • Velocidad de retorno 70 mm/s.
  • Área de distribución del cojín 750 x 750 mm
  • Altura de trabajo 1.100 mm
  • Altura total 4.650 mm
  • Peso 60.000 Kg.
