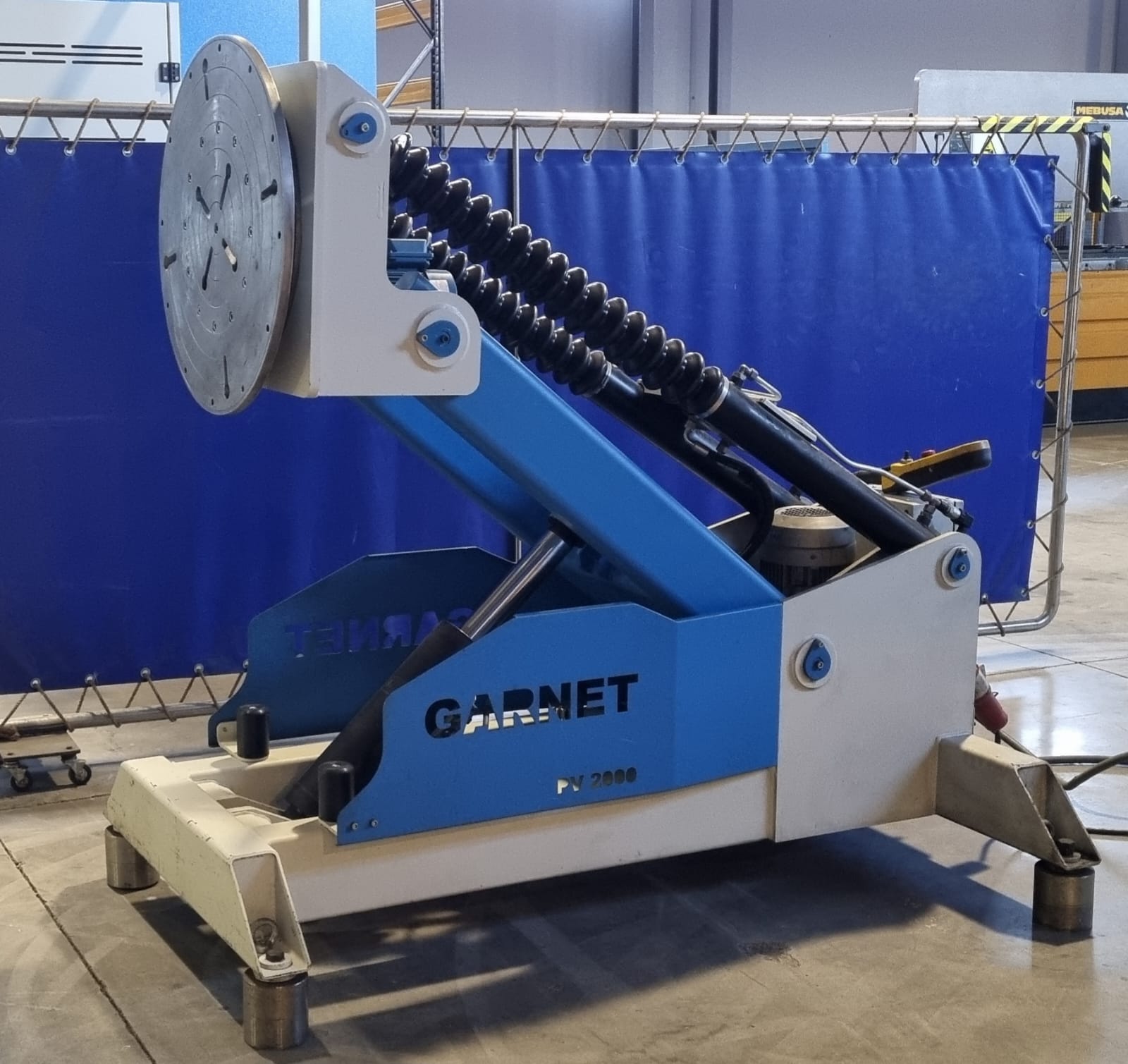

POSICIONADOR HIDRÁULICO GARNET DE 3 EJES

DESCRIPCIÓN

Diseñados para efectuar operaciones de ensamblaje, soldadura, ajuste y montaje en óptimas condiciones de seguridad. Las características innovadoras de estos posicionadores, verdaderamente únicos en su género por sus características, ofrecen la posibilidad de realizar las siguientes operaciones:

– Rotación en continuo y bidireccional

– Inclinación del plato

– Elevación del plato

La rotación actúa mediante dispositivo motor reductor con corona de giro. El movimiento de elevación e inclinación se realiza a través de cilindros oleodinámicos.

Las infinitas posiciones de trabajo que ofrece el equipo hacen que el operario pueda trabajar en posición segura y ergonómica, reduciendo notablemente el tiempo de trabajo y evitando la dependencia de elementos auxiliares de elevación.

• La estructura de base: Diseñada para un comportamiento altamente estable.
• Plato con la corona dentada: permite la rotación infinita de la pieza a trabajar.
• c) Grupo hidraulico: Integrado en el centro del posicionador con valvulas limitadores de Seguridad .
• Grupo inversor:  Permite el control de rotación con inversor  controlado desde la botonera.
• Instalación eléctrica y maniobra: Está formada por un cuadro de control central con variador de frecuencia y PLC,  que permite efectuar todas las operaciones previstas mediante el auxilio de una botonera.

Características

• • Capacidad máxima  2.000 kg
  • Potencia motor 4 + 0,37 kw
  • Dimensiones mesa: Ø 800 mm
  • Inclinacion de la mesa β (grados) 0-92
  • Tiempo de subida de la mesa 18 s
  • Tiempo de bajada de la mesa 12 s
  • Velocidad de rotacion de la mesa (rpm) 1,2-1,8
  • Altura máx. con la mesa vertical: 1350 mm
  • Altura máx. con la mesa horizontal:1450 mm
  • Altura mín. con la mesa horizontal: 750 mm
  • Longitud total :1.925 mm
  • Peso  950 kg
