• Presses hydrauliques Série R motorisées à arc rigide - RM-300 standard
    RM-300 standard

Presses hydrauliques d’estampage et d’emboutissage

Nous avons conçu des presses hydrauliques de série R avec une gamme dotée de six puissances différentes qui vont de 80 à 500 tonnes.Spécialement conçues pour réaliser des travaux d’estampage, de découpage et l’emboutissage.

Les presses hydrauliques de la série R de dernière génération ont évolué en permettant une polyvalence d’opérations comme la possibilité d’intégrer ces machines dans les lignes de production automatiques.

Ces presses hydrauliques fonctionnent avec une pression hydraulique inférieure aux 320 Bar afin de garantir une plus grande durabilité de tout le système hydraulique.

Structure et tables

Les presses hydrauliques des séries T comportent une structure électro soudée, fabriquée exclusivement en acier S355JR. Elles sont stabilisées et mécanisées à la fin du processus de soudage afin de garantir un parallélisme parfait et une très bonne précision. Calculée et conçue avec un logiciel par éléments finis. Grâce à tout cela, nous pouvons garantir de hauts niveaux de précision et de qualité.

Se composent d’une table supérieure et d’une table inférieure en acier C45E, mécanisées avec rainures DIN-650. La table supérieure garantit un parallélisme parfait à travers quatre guides cylindriques latéraux avec douilles bimétalliques antifriction, ne nécessitant pas d’entretien.

Le réglage de la course de la table supérieure et les changements de vitesse s’effectuent par le biais du panneau latéral à trois voies.

Cylindre et groupe hydraulique

Le cylindre est à double effet avec un piston chromé et des guides anti-usure ne nécessitant pas d’entretien.

Groupe hydraulique motorisé à deux vitesses avec déconnexion automatique à grande vitesse. Comprend la soupape de décompression du cylindre. Comporte au latérale un régulateur de pression qui permet de régler la pression la mieux adaptée à chaque type de pressage.

Fournis avec un manomètre à bain de glycérine avec lecture en tonnes.

Installation électrique et sécurité

Le tableau électrique comporte un sélecteur qui permet de choisir le type de travail que nous souhaitons réaliser, en position manuelle, semi-automatique ou automatique , et un sélecteur pour choisir un fonctionnement à une vitesse rapide ou à une vitesse lente.

Les manœuvres électriques et hydrauliques sont redondantes et autocontrôlées. Ils intègrent un bloc de sécurité supplémentaire et des dispositifs d’autocontrôle de manœuvre et de sécurité. Il comprend la vérification et la certification du fonctionnement correct et la distance de sécurité pour les photocellules.

La commande s’effectue à travers de pédales électriques à basse tension.

Pour garantir la sécurité, ils comportent des barrières photo-électriques de niveau IV situées à l’avant, et deux protections ouvrantes avec micro de déconnexion, situées à l’arrière.

Permet l’installation d’un coussin ou un éjecteur hydraulique

Fournis avec un mode d’emploi.

Respectent et sont conformes à toutes les conditions essentielles de sécurité et sanitaires le règlement CE.

Caractéristiques

Modèle RM-80 RM-100 RM-150 RM-220 RM-300 RM-500
Puissance t 80 100 150 220 300 500
Puissance moteur kw 5.5 7.5 7.5 11 11 15
Vitesse travail mm/s 6 6.2 3.9 3.8 2.8 2.4
Vitesse d’approche mm/s 25 30 20 17 13 10
Vitesse retour mm/s 36 48 30 30 19 17
Pression maximum bar 320 320 320 320 320 320
Course piston mm 250 250 250 300 300 500
Diamètre guides mm 50 50 50 60 60 80
Table inférieure mm 700×500 700×500 750×550 800×600 850×650 1000×850
Table supérieure mm 600×450 600×450 650×500 700×550 750×600 1000×800
Portée outil vertical mm 400 400 400 500 500 700
Portée frontal mm 800 800 850 900 950 1150
Hauteur de travail mm 900 900 950 1000 1000 1000
Frontale  totale mm 1500 1525 1750 1875 2025 2585
Latérale totale mm 1025 1075 1110 1095 1225 1470
Hauteur totale mm 2500 2575 2720 3045 3130 3610
Poids kg 2080 2340 3250 4680 6490 12150

Accesoires optionels

  • Règlement mécanique du cylindre (seulement disponible de 80 et 100 tonnes).
  • PLC SIEMENS mod. SIMATIC S7 1200 avec écran tactile 7 ‘mod. KTP-700.
  • Vitesse d’approche rapide en utilisant la vanne de pré-remplissage et cylindres secondaires.
  • Coussin hydraulique.
  • Éjecteur hydraulique situé à la table supérieure, inférieure ou tous les deux.
  • Équipement de réfrigération pour le groupe hydraulique.
  • Géométrie adaptée à vos besoins.

Presses hydrauliques spéciales – Série R

  • Presses hydrauliques Série R motorisées à arc rigideRM-220
    RM-220 E, avec coussin hydraulique. Fabrication spéciale.

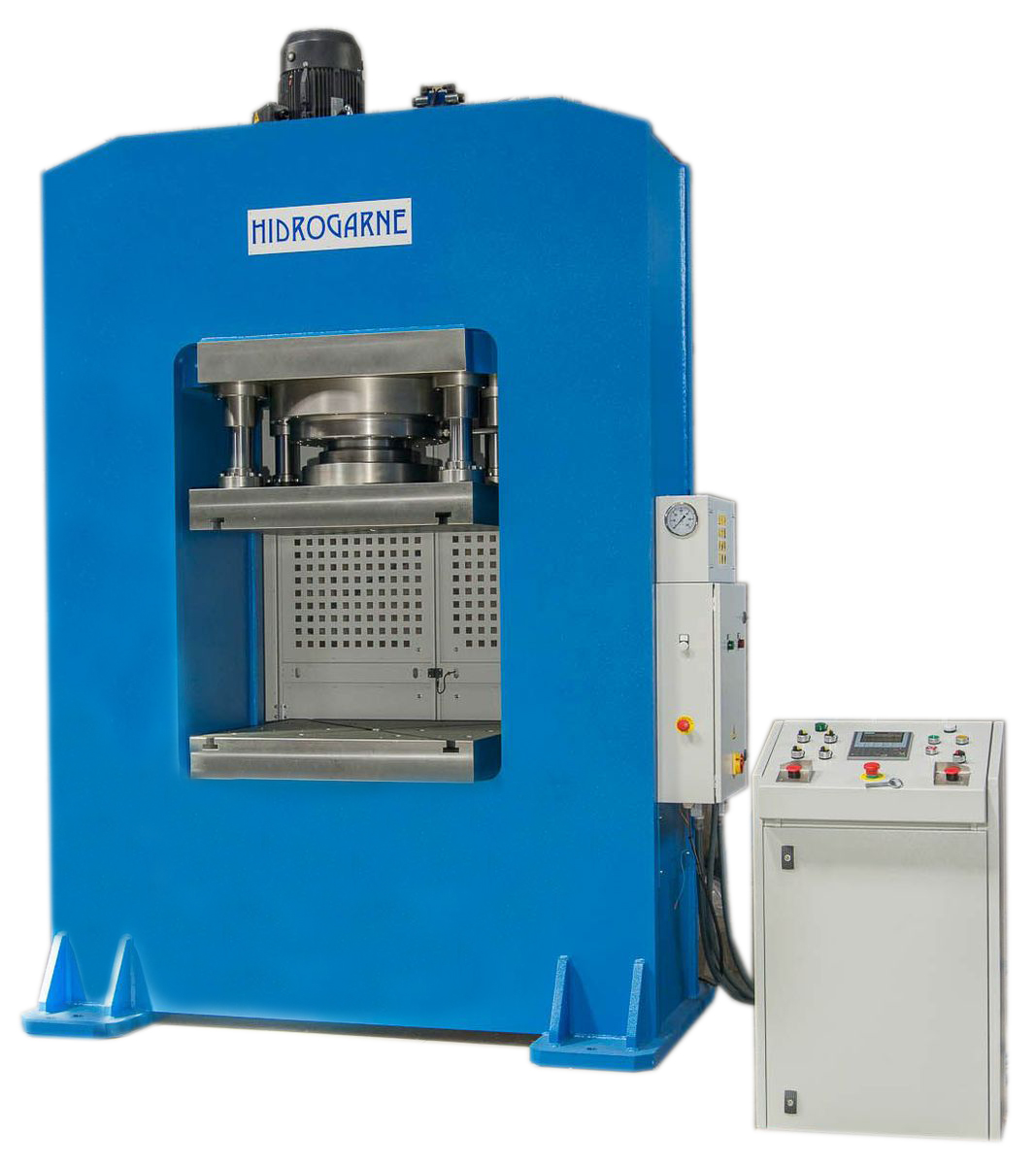

  • Presses hydrauliques Série R motorisées à arc rigide RM 500- E
    RM 500- E, avec CNC et éjecteur hydraulique. Fabrication spéciale.
  • Presses hydrauliques Série R motorisées à arc rigide RM 1000- E
    RM 1000- E, pour estampage à froid. Fabrication spéciale.
